चुंबकीय कण दोष डिटेक्टर में कॉम्पैक्ट संरचना, उचित लेआउट, छोटे आकार, हल्के वजन और सुविधाजनक पोर्टेबिलिटी की विशेषताएं हैं। दोष डिटेक्टर को वर्तमान को चालू करने में सीधे इस्तेमाल किया जा सकता है,
यह पतवार वेल्ड निरीक्षण, उच्च ऊंचाई इस्पात संरचना वेल्ड का पता लगाने और दबाव पोत आंतरिक संचालन के लिए उपयुक्त है। यह उपकरण बिजली, धातु विज्ञान, पेट्रोकेमिकल, मशीनरी और अन्य उद्योगों के स्टील संरचना भागों के लिए उपयुक्त है, जैसे कि बॉयलर, दबाव पोत, दबाव पाइप, जहाज के शरीर के वेल्ड और विभिन्न प्रकार के फेरोमैग्नेटिक मैटेरियल सतह और चुंबकीय कण दोष का पता लगाने की संरचना सतह दोष।
यह उपकरण JB / T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024 की मानक आवश्यकताओं के अनुरूप है। "विद्युत चुम्बकीय योक दोष डिटेक्टर तकनीकी स्थिति"।
उत्पाद की विशेषताएँ
पूरा सील, टिकाऊ निर्माण
रासायनिक और घर्षण प्रतिरोधी
एएसटीएम उठाने की विशिष्टताओं से अधिक है
एसी बिजली आपूर्ति से सीधे जुड़े हुए स्थान हैं, जिन्हें सीधे एसी बिजली आपूर्ति से जोड़ा जा सकता है।
आउटपुट वोल्टेज को स्थिर करने और डिटेक्शन सेंसिटिविटी सुनिश्चित करने के लिए माइक्रो कंप्यूटर चिप में बनाया गया है।
एडजस्टेबल मैग्नेटाइजेशन
।
तकनीकी मापदंड
काम कर रहे तापमान: -10 ~ +40 सी
भंडारण तापमान: -20 ~ 50 सी
सापेक्ष आर्द्रता: <80% गैर संघनन
कार्य तापमान में वृद्धि: <18 सी
अस्थायी लोड दर:> 50%
संवेदनशीलता: A1 मानक परीक्षण टुकड़ा 15/50 नाली स्पष्ट रूप से प्रदर्शित।
एसी न्यूनतम शक्ति उत्थापन शक्ति:> 4.5kg (44N)
मॉडल गाइड

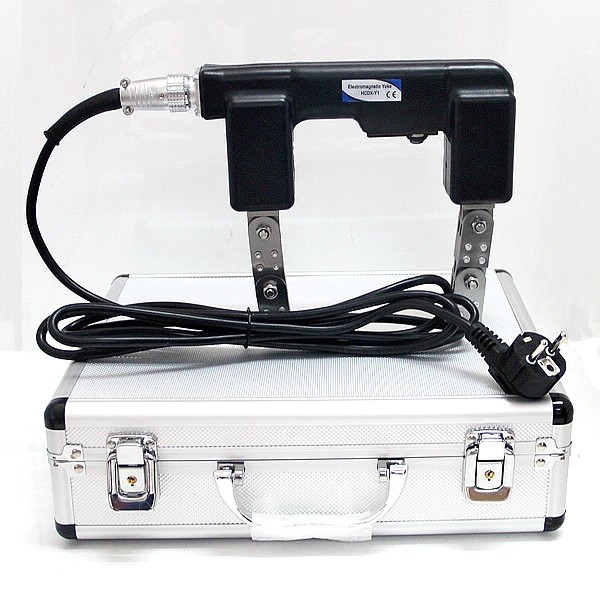

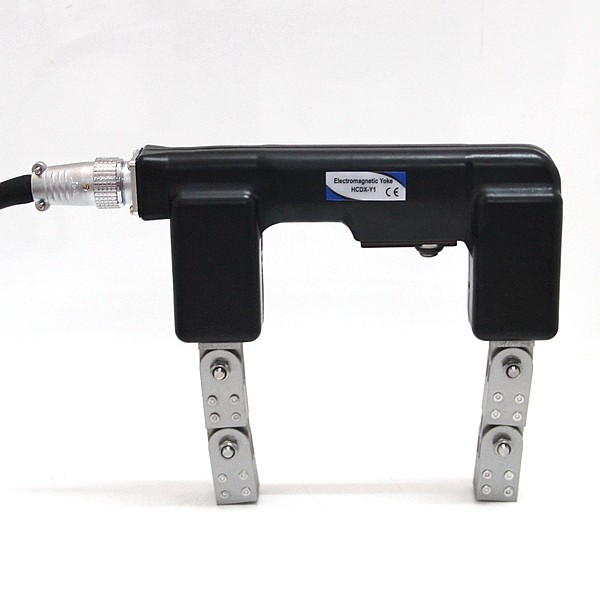

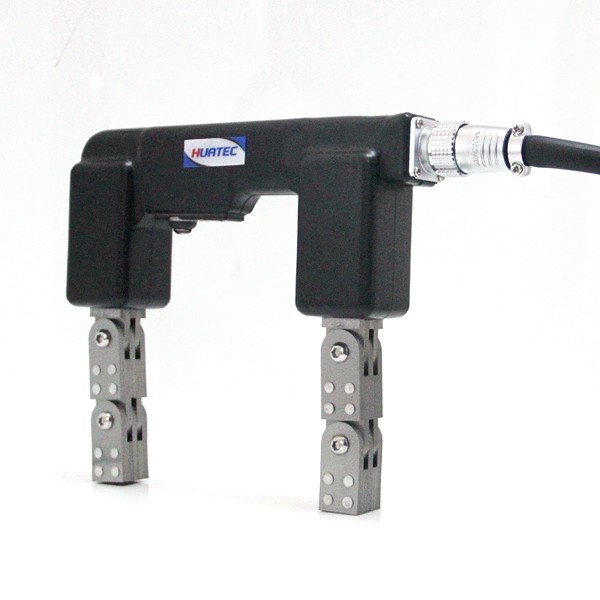

HCDX-Y1
| विद्युत चुम्बकीय योक | HCDX-Y1 |

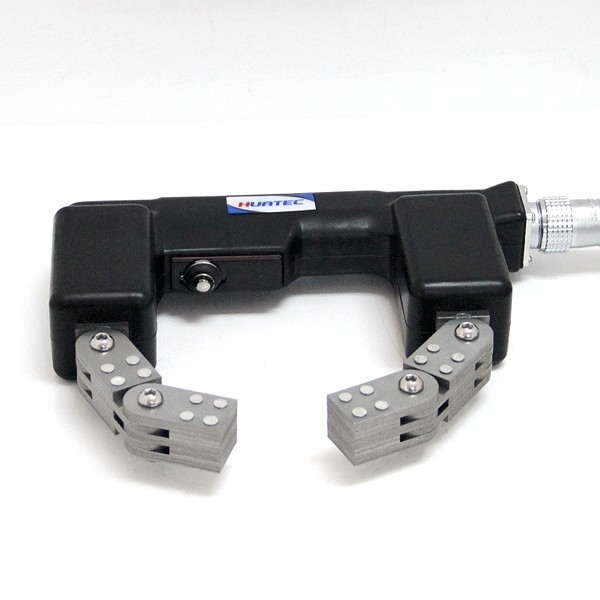

| इलेक्ट्रोड रिक्ति | 0 ~ 210 मिमी |
| अधिकतम वर्तमान | 2.8A |
| वजन | 2.2 किलो |
| प्रमुख कार्य | प्रत्यक्ष बारी बारी से चालू चुम्बकीयकरण |
बैटरी पैक वैकल्पिक तालिका:
| नाम | डीसी-एसी इन्वर्टर बैटरी पैक | डीसी-एसी इन्वर्टर बैटरी पैक | डीसी ने विद्युत आपूर्ति को चुम्बकित किया |
| नमूना | मीट्रिक टन-600 | MT-610 | MT-500 |
| आउटपुट वोल्टेज | एसी | एसी | डीसी |
| बिजली प्रकार | लिथियम बैटरी | लिथियम बैटरी | लिथियम बैटरी |
| आवेशित धारा | 2A | 2A | 2A |
| बैटरी क्षमता | 4400mAh | 8000mAh | 4400Ah |
| काम का समय | लगभग 4 ह | लगभग 6 ता | लगभग 8 ह |
| आकार का आकार | 55 × 95 × 180 (मिमी) | 55 × 95 × 240 (मिमी) | 55 × 95 × 110mm |
| वजन | 1.0kg | 1.2kg | 0.65kg |

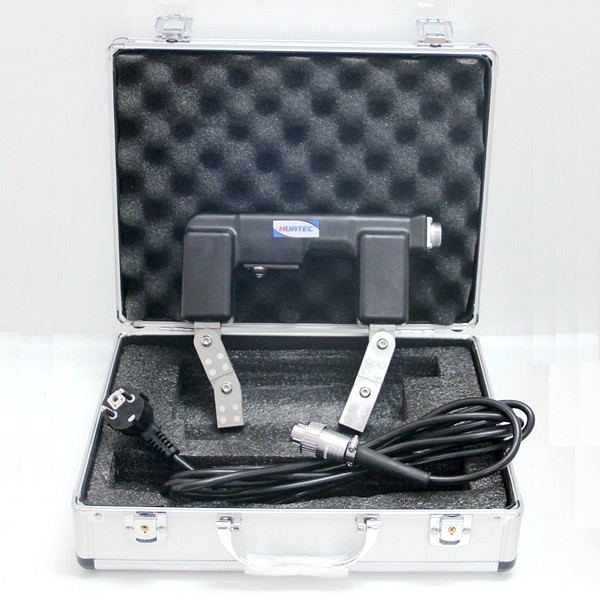

मानक विन्यास:
HCDX- वाई १
चुंबकीय पाउडर दोष डिटेक्टर मेजबान 1
बिजली लाइन 1

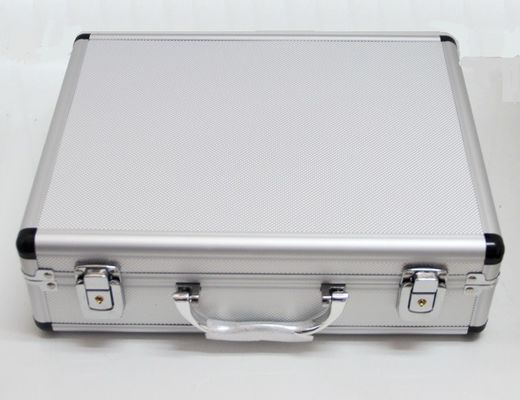

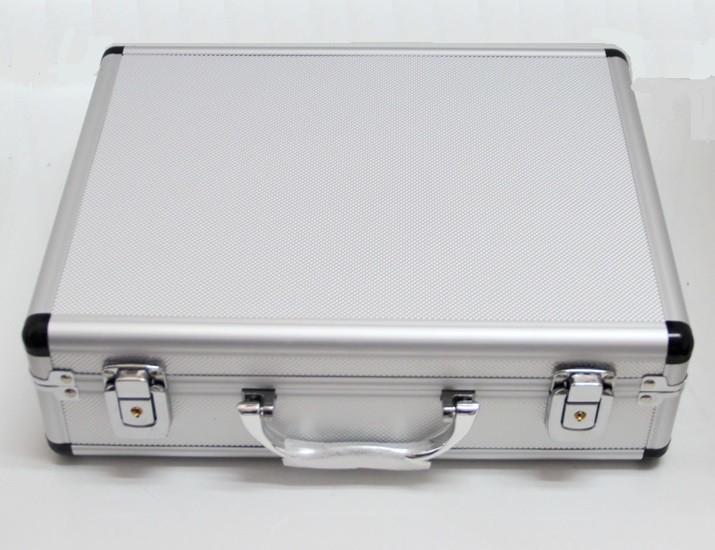

यंत्र बॉक्स १
दोष के उदाहरण: दोष स्थान:
निष्कर्ष सीम सतह और उपसतह आदर्श के लिए: थकान दरारें
हटना दरार आँसू लैप्स फील्ड परीक्षण पॉट निरीक्षण
वेल्डिंग लावा पीसना दरारें इन-सर्विस निरीक्षण
शमन दरार वातावरण की मांग
वेल्ड निरीक्षण
