रंजक प्रवेशक ट्विन NiCr संवेदनशीलता पैनल NiCr ट्विन क्रैक्ड प्रवेशक परीक्षण पैनल
HUATEC प्रकार Iप्रवेश ब्लॉक मानकों का पालन करेंःISO 3452-3:1998 ((E),JIS Z 2343-3:2001
उत्पाद का नामः ट्विन NiCr संवेदनशीलता पैनल,NiCr ट्विन क्रैकड पेनेट्रेंट टेस्ट पैनल
मुख्य अनुप्रयोग
NiCr ट्विन क्रैकड पेनेट्रेंट टेस्ट पैनल का उपयोग डाई पेनेट्रेंट्स की संवेदनशीलता और प्रदर्शन की तुलना और मूल्यांकन के लिए किया जाता है।
विस्तृत परिचय
NiCr ट्विन क्रैकड पेनेट्रेंट टेस्ट पैनल 10, 20, 30 और 50 माइक्रोन (0.0004, 0.0008, 0.0012, 0.002 इंच) दोष गहराई।

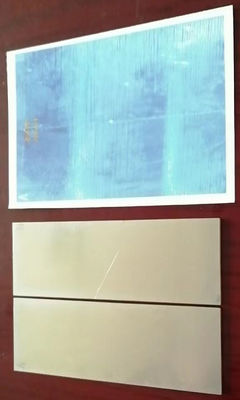

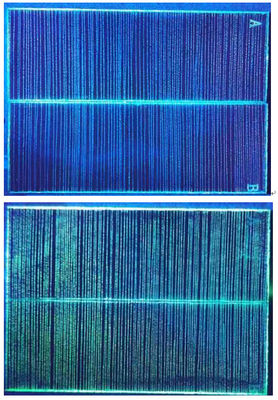

प्रत्येक सेट में निर्माता के प्रमाणन और दरार की तस्वीर के साथ ए और बी चिह्नित एक समान पैनलों की एक जोड़ी होती है।

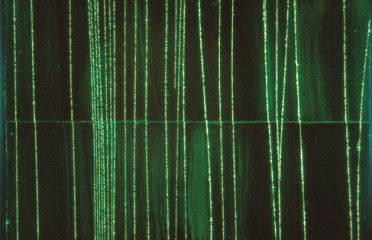

इन पैनलों को 2 मिमी मोटी पीतल के सब्सट्रेट पर कठोर निकेल क्रोमियम मिश्र धातु को लेपित करके और पैनल को तनाव में तनाव देकर बनाया जाता है।कठोर NiCr पीतल सब्सट्रेट की तुलना में भंगुर है ताकि लेपित परत में बनाई गई दरारें परत की मोटाई तक सीमित होंइसके बाद पैनल को दरारों की दिशा के लंबवत आधा कर दिया जाता है जिससे नियंत्रित गहराई के लगभग समान दरारों की एक जोड़ी बनती है।
NiCr पैनलों का उपयोग नए और प्रयुक्त प्रवेशकों की तुलना करने के लिए किया जाता है और विभिन्न प्रवेश सामग्री या विभिन्न प्रसंस्करण तकनीकों के प्रदर्शन की तुलना करने के लिए भी इस्तेमाल किया जा सकता है।
तकनीकी मापदंड
| संवेदनशीलता* (अनौपचारिक) | फ्लोरोसेंट पेनेट्रेंट संवेदनशीलता स्तर अत्यधिक नियंत्रित परिस्थितियों में यूएसएएफ प्रयोगशाला द्वारा स्थापित किए जाते हैं। संवेदनशीलता परीक्षण कुछ ऐसा नहीं है जो पेनेट्रेंट निर्माता या उपयोगकर्ता कर सकते हैं।आप क्या कर सकते हैं उपयुक्त NiCr फटा पैनलों का उपयोग कर नमूने की तुलना है. | |
|
दरार की गहराई |
स्तर |
|
| 50 μm | 1, 2, 3, 4 | |
| 30 μm | 2, 3, 4 | |
| 20 μm | 3, 4 | |
| 10 μm | 4 | |
शेर्विन और मैग्नाफ्लक्स दोनों से आपूर्ति किए गए पैनलों के बराबर होने की गारंटी है।
विनिर्देश अनुपालनःASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
मानक वितरणः
पीटी टाइप I ब्लॉक 1 सेट
HUATEC कैलिब्रेशन प्रमाणपत्र 1 पीसी
मामला 1
