डीएसी AVG वीडियो रिकॉर्डर अल्ट्रासाउंड दोष डिटेक्टर धातु के लिए ऑटो कैलिब्रेशन

DAC AVG वीडियो रिकॉर्डर ऑटो कैलिब्रेशन अल्ट्रासाउंड मेटल फ़्लॉ डिटेक्टर FD219

परिचय

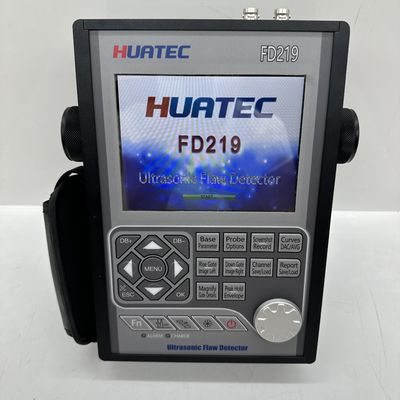

यह HUATEC FD219 दोष डिटेक्टर एक पोर्टेबल औद्योगिक डिजिटल अल्ट्रासोनिक दोष डिटेक्टर है जो वर्कपीस में विभिन्न दोषों (दरारें, समावेशन, छिद्र इत्यादि) का पता लगा सकता है, पता लगा सकता है, मूल्यांकन कर सकता है और निदान कर सकता है, जल्दी से, आसानी से, बिना किसी क्षति के और सटीक रूप से। इसका उपयोग प्रयोगशाला और इंजीनियरिंग साइट दोनों पर किया जा सकता है। इस उपकरण का व्यापक रूप से विनिर्माण, लौह और इस्पात धातु विज्ञान, धातु प्रसंस्करण, रासायनिक उद्योग और अन्य क्षेत्रों में उपयोग किया जा सकता है जिनमें दोष का पता लगाने और गुणवत्ता नियंत्रण की आवश्यकता होती है। इसका उपयोग एयरोस्पेस, रेलवे परिवहन, बॉयलर और दबाव वाहिकाओं आदि के क्षेत्रों में ऑनलाइन सुरक्षा निरीक्षण और जीवन मूल्यांकन में भी व्यापक रूप से किया जाता है।

इस उपकरण का उपयोग व्यापक रूप से वेल्ड, फोर्जिंग, बिलेट्स, एक्सल, शाफ्ट, टैंक और दबाव वाहिकाओं, टर्बाइन और संरचनात्मक घटकों में छिपी दरारें, रिक्त स्थान, विघटन और इसी तरह की विसंगतियों का पता लगाने और आकार देने में किया जा सकता है।

उपकरण की विशेषताएं

कोर हार्डवेयर को ARM+FPGA के साथ डिज़ाइन किया गया है, और सॉफ़्टवेयर अत्यधिक विश्वसनीय मल्टीटास्किंग ऑपरेटिंग सिस्टम का उपयोग करता है, जो उपकरण के फ़ंक्शन, पोर्टेबिलिटी, स्थायित्व और विश्वसनीयता में काफी सुधार करता है।

यह उपकरण एक मास्टर-स्लेव मेनू का उपयोग करता है, और इसे शॉर्टकट कुंजियों और एक डिजिटल रोटरी नॉब के साथ डिज़ाइन किया गया है। यह उपकरण हल्का और पोर्टेबल है, और इसे एक हाथ से पकड़ा जा सकता है।

प्रदर्शन

फुल-डिजिटल मल्टी-कलर हाई-रिज़ॉल्यूशन (640×480 पिक्सल) मल्टी-कलर टीएफटी एलसीडी डिस्प्ले। तरंगरूप प्रदर्शन अधिक नाजुक और मानवीय है।

पर्यावरण के अनुसार 4 ऑपरेटिंग इंटरफ़ेस शैलियों का चयन किया जा सकता है।

तेज 60 हर्ट्ज अपडेट के साथ एलसीडी। सूक्ष्म तरंगरूप परिवर्तन प्रदर्शित करने में सक्षम।

एलसीडी चमक को स्वतंत्र रूप से सेट किया जा सकता है।

आकार

पूर्ण-एल्यूमीनियम धातु का खोल मजबूत और टिकाऊ है, और विद्युत चुम्बकीय परिरक्षण प्रदर्शन बहुत अच्छा है।

360-डिग्री घूमने वाले डैम्पिंग ब्रैकेट और रबर शीथ का उपयोग करना आसान है।

टेम्पर्ड ग्लास पैनल, बेहद कठोर, पहनने के लिए प्रतिरोधी और खरोंच प्रतिरोधी

स्क्रीनशॉट और पीडीएफ दोष पहचान रिपोर्ट

सभी पृष्ठों और दोष पहचान रिपोर्टों के वास्तविक समय के स्क्रीनशॉट, और उन्हें यू डिस्क पर बीएमपी चित्रों के रूप में सहेजें, जिन्हें रंगीन या ग्रेस्केल चित्रों के रूप में सेट किया जा सकता है।

दोष पहचान रिपोर्ट को पीडीएफ फ़ाइल के रूप में निर्यात करें और आसान संग्रह और मुद्रण के लिए इसे यू डिस्क में सहेजें।

पीडीएफ फाइल की सभी सामग्री को उपयोगकर्ता की जरूरतों के अनुसार अनुकूलित किया जा सकता है।

बीएमपी चित्र और पीडीएफ फाइलें कंप्यूटर या मोबाइल फोन पर देखी जा सकती हैं।

श्रेणी

स्टील में 15000 मिमी तक; निश्चित चरणों या लगातार परिवर्तनीय में चयन योग्य सीमा। बड़े कार्य टुकड़ों और उच्च-रिज़ॉल्यूशन माप में उपयोग के लिए उपयुक्त।

पल्सर

पल्स एनर्जी 100V, 200V, 250V, 300V, 350V, 400V और 500V के बीच चयन योग्य है।

विभिन्न आवृत्ति के साथ जांच से मिलान करने के लिए पल्स चौड़ाई को 0.1µs से 0.5 µs तक ट्यून किया जा सकता है।

पल्स पुनरावृत्ति आवृत्ति 20 हर्ट्ज से 2 किलोहर्ट्ज़ तक समायोज्य।

इष्टतम जांच प्रदर्शन के लिए 50Ω,150Ω,250Ω और 500Ω के बीच चयन योग्य डंपिंग

जांच चयन: एकल क्रिस्टल जांच, दोहरी क्रिस्टल जांच, विशेष कोण जांच, मर्मज्ञ जांच, चढ़ाई जांच।

रिसीवर

नमूनाकरण: 320 मेगाहर्ट्ज की नमूना गति पर 16 अंकीय एडी कनवर्टर

सुधार: सकारात्मक हाफवेव, नकारात्मक हाफवेव, फुलवेव और आरएफ

एनालॉग बैंडविड्थ: इष्टतम प्रदर्शन के लिए जांच से मिलान करने के लिए चयन योग्य आवृत्ति रेंज (स्वचालित रूप से उपकरण द्वारा निर्धारित) के साथ 0.2 मेगाहर्ट्ज से 20 मेगाहर्ट्ज क्षमता।

लाभ: 0 डीबी से 110 डीबी चयन योग्य चरणों में समायोज्य 0.1 डीबी, 2 डीबी, 6 डीबी।

द्वार

दो पूरी तरह से स्वतंत्र गेट पीक ट्रिगरिंग का उपयोग करके सिग्नल की ऊंचाई या दूरी के लिए माप विकल्पों की एक श्रृंखला प्रदान करते हैं।

इको-टू-इको मोड उन सिग्नलों के लिए सटीक गेट पोजिशनिंग की अनुमति देता है जो एक साथ बेहद करीब हैं।

गेट प्रारंभ: संपूर्ण प्रदर्शित रेंज में परिवर्तनीय

गेट की चौड़ाई: प्रदर्शित सीमा के गेट प्रारंभ से अंत तक परिवर्तनीय

गेट की ऊंचाई: 0 से 99% पूर्ण स्क्रीन ऊंचाई तक परिवर्तनीय

अलार्म: एलईडी फ्लैश के साथ थ्रेसहोल्ड सकारात्मक/नकारात्मक।

याद

उपकरण में एक अंतर्निहित बड़ी क्षमता वाली मेमोरी है, और उपकरण की बिजली विफलता के कारण डेटा और फ़ाइलें नष्ट नहीं होंगी।

अंशांकन सेटअप और जांच पैरामीटर को संग्रहीत करने के लिए 500 चैनल फ़ाइलों की मेमोरी।

ए-स्कैन तरंग और सेटिंग्स को संग्रहीत करने के लिए 1000 तरंग रिपोर्ट फ़ाइलों की मेमोरी।

सभी फ़ाइलें संग्रहीत, वापस मंगाई और साफ़ की जा सकती हैं।

चैनल सेटिंग्स और रिपोर्ट फ़ाइलों को मेमोरी डिस्क के माध्यम से निर्यात किया जा सकता है, और जानकारी को यूएसबी मेमोरी के माध्यम से असीमित मात्रा में संग्रहीत भी किया जा सकता है।

वीडियो रिकॉर्डर

वीडियो रिकॉर्डर कई स्थितियों में उपयोगी है, यह उन लोगों के लिए बहुत सुविधाजनक है जो बाद में जांच गतिविधियों का विश्लेषण करना चाहते हैं।

उपकरण परीक्षण प्रक्रिया को रिकॉर्ड कर सकता है और इसे एक वीडियो फ़ाइल के रूप में सहेज सकता है, जिसे उपकरण या विशेष सॉफ़्टवेयर के माध्यम से चलाया जा सकता है। यह 10 वीडियो फ़ाइलों तक का समर्थन करता है, और प्रत्येक वीडियो फ़ाइल 5 मिनट तक लंबी हो सकती है।

यदि आप वीडियो फ़ाइल को मेमोरी डिस्क में सहेजना चुनते हैं, तो वीडियो फ़ाइल की संख्या और अवधि सीमित नहीं होगी।

परीक्षण प्रक्रिया को रिकॉर्ड करने और दोबारा चलाने से दोष का पता लगाने के भविष्य के अध्ययन और विश्लेषण के लिए बहुत सुविधा मिलती है।

वीडियो प्लेबैक पॉज़, फ़ास्ट फ़ॉरवर्ड, फ़ास्ट रिवाइंड और स्टॉप फ़ंक्शंस का समर्थन करता है।

कार्य

• ऑटो अंशांकन: जांच शून्य ऑफसेट, जांच कोण (K मान) और सामग्री वेग का स्वचालित अंशांकन।
• दोष का पता लगाना: लाइव डिस्प्ले ध्वनि-पथ, प्रक्षेपण (सतह की दूरी), गहराई, आयाम,
• दोष आकार: एवीजी या डीएसी का उपयोग करके स्वचालित दोष आकार, दोष स्वीकृति या अस्वीकृति की गति रिपोर्टिंग।
• डिजिटल रीडआउट और ट्रिग। कार्य: सामान्य जांच का उपयोग करते समय मोटाई/गहराई को डिजिटल रीडआउट में प्रदर्शित किया जा सकता है और जब कोण जांच का उपयोग किया जाता है तो सतह की दूरी और गहराई सीधे प्रदर्शित होती है।
• डीएसी/एवीजी: वक्र स्वचालित रूप से उत्पन्न होता है, और नमूना बिंदुओं की भरपाई और सुधार किया जा सकता है। वक्र स्वचालित रूप से लाभ के साथ तैरता है, पता लगाने की दूरी के साथ स्वचालित रूप से फैलता है, और देरी के समय के साथ स्वचालित रूप से चलता है। यह किसी भी एपर्चर का AVG कर्व प्रदर्शित कर सकता है।
• एडब्लूएस डी1.1. इस मानक को चुनने से मैन्युअल गणना कम हो सकती है और पता लगाने की दक्षता में सुधार हो सकता है।
• घुमावदार सतह सुधार सुविधा.
• दरार की ऊँचाई मापने का कार्य।
• गेट मैग्निफाई: संपूर्ण स्क्रीन चौड़ाई पर गेट रेंज का प्रसार।
• वीडियो रिकॉर्डिंग और प्लेबैक.
• ऑटो-लाभ फ़ंक्शन
• लिफाफा: 60 हर्ट्ज अद्यतन दर पर लाइव ए-स्कैन का एक साथ प्रदर्शन और ए-स्कैन डिस्प्ले का लिफाफा
• पीक होल्ड: परीक्षण परिणामों की आसानी से व्याख्या करने के लिए जमे हुए पीक वेवफॉर्म की लाइव ए-स्कैन से तुलना करें।
• शिखर चिह्न: वास्तविक समय में शिखर को कैप्चर करें और चिह्नित करें
• इको कोडिंग: 1 ~ 9 इको डिस्प्ले क्षेत्र को अलग-अलग रंगों में प्रदर्शित करें, जिसका उपयोग दोष स्थिति का विश्लेषण करने के लिए किया जाता है।
• एक स्कैन फ़्रीज़: डिस्प्ले फ़्रीज़ तरंगरूप और परीक्षण दूरी डेटा रखता है।
• बी स्कैन डिस्प्ले सुविधा। वर्कपीस के दोष आकार को सहजता से प्रदर्शित करें और पता लगाने का परिणाम अधिक सहज है।

वास्तविक समय घड़ी

यंत्र घड़ी समय का पता लगाते हुए चलती रहती है।

संचार

दो हाई स्पीड USB2.0 पोर्ट। दो यूएसबी मोड चुने जा सकते हैं: यू-डिस्क और यू-ब्रिज। यू-डिस्क मोड में, चैनल कॉन्फ़िगरेशन फ़ाइलें, दोष रिपोर्ट फ़ाइलें, स्क्रीनशॉट चित्र और रिकॉर्ड की गई फिल्में यू-डिस्क में सहेजी जा सकती हैं। यू-ब्रिज मोड में, उपकरण डेटाप्रो सॉफ्टवेयर के साथ डेटा का आदान-प्रदान करता है।

बैटरी

अंतर्निर्मित बड़ी क्षमता और उच्च-प्रदर्शन लिथियम-आयन बैटरी।

लगातार 12 घंटे से अधिक काम करना। 4-6 घंटे सामान्य रिचार्ज समय।

दस्ता

रोटरी नॉब का उपयोग करके परिचालन समायोजन आसानी से और जल्दी से किया जाता है।

सॉफ्टवेयर अपग्रेड

यू-डिस्क के माध्यम से सॉफ्टवेयर को आसानी से अपग्रेड किया जा सकता है। अपग्रेड से मशीन को कोई नुकसान नहीं होगा।

विशेष विवरण

• मापने की सीमा: 0 से 15000 मिमी, स्टील वेग पर
• पल्स पुनरावृत्ति आवृत्ति 20 हर्ट्ज से 2000 हर्ट्ज तक होती है
• सामग्री वेग: 1000 से 20000 मी/से
• पल्स पुनरावृत्ति आवृत्ति 20 हर्ट्ज से 2000 हर्ट्ज तक होती है
• डायनामिक रेंज: अधिक 40dB
• सिस्टम रैखिकता: क्षैतिज: +/-0.2% एफएसडब्ल्यू,

कार्यक्षेत्र: 0.25% एफएसएच, एम्पलीफायर सटीकता +/-1 डीबी।

• संकल्प शक्ति: 40dB से अधिक
• संवेदनशीलता अवकाश: 50dB से अधिक (गहरा 200mmФ2 फ्लैट-तल वाला छेद)
• अस्वीकार (दमन): 0 से 80% पूर्ण स्क्रीन ऊंचाई
• शोर: 10% से कम
• गेट मॉनिटर: संपूर्ण स्वीप रेंज पर नियंत्रणीय दो स्वतंत्र गेट
• लाभ: चयन योग्य रिज़ॉल्यूशन 0.1, 1.0, 2.0, 6.0 डीबी में अधिकतम 110 डीबी।
• बैंडविड्थ (एम्प्लीफायर बैंडपास): 0.2 से 20 मेगाहर्ट्ज
• पल्स विस्थापन: 32dB से अधिक
• प्रदर्शन विलंब: -20 से 3400 µs
• जांच विलंब/शून्य ऑफसेट: 0 से 99.99μs
• परीक्षण मोड: पल्स इको, डुअल एलिमेंट और थ्रू-ट्रांसमिशन
• पल्सर: ट्यून करने योग्य वेव पल्सर
• पल्स ऊर्जा: 100V, 200V, 250V, 300V, 500V चयन योग्य
• सुधार: सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ
• इकाइयाँ: इंच या मिलीमीटर
• ट्रांसड्यूसर कनेक्शन: BNC या LEMO
• बिजली आवश्यकताएँ: एसी मेन 100-240 वीएसी, 50-60 हर्ट्ज
• ऑपरेटिंग तापमान: -10℃ से 50℃, भंडारण तापमान: -30℃ से 50℃

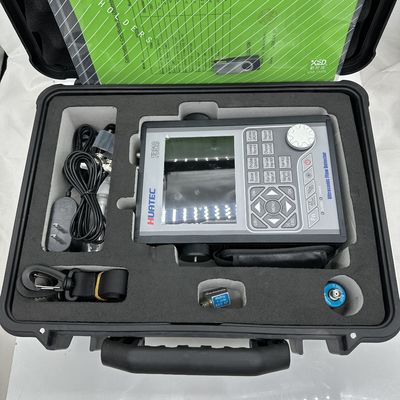

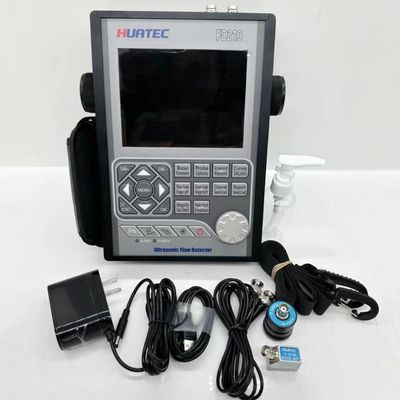

मानक पैकेज: होस्ट, सीधी जांच 2.5 मेगाहर्ट्ज 20 मिमी, कोण जांच 4 मेगाहर्ट्ज 8X9 60 डिग्री, जांच कनेक्टिंग केबल, पावर एडाप्टर और केबल, पीसी सॉफ्टवेयर, संचार केबल, उपयोगकर्ता मैनुअल, अंशांकन प्रमाणपत्र, उपकरण केस

वैकल्पिक सहायक उपकरण

सीधी जांच (5MHZ-ф20)
सीधी जांच (2.5MHZ-ф20)
सीधी जांच (2.25MHZ-ф20)
सीधी जांच (1MHZ-ф20)
कोण जांच (4MHZ-45डिग्री, 8*9मिमी)
कोण जांच (4MHZ-60डिग्री, 8*9मिमी)
कोण जांच (4MHZ-70डिग्री, 8*9मिमी)
कोण जांच (4MHZ-80डिग्री, 8*9मिमी)
कोण जांच (2MHZ-45डिग्री, 8*9मिमी)
कोण जांच (2MHZ-60डिग्री, 8*9मिमी)
कोण जांच (2MHZ-70डिग्री, 8*9मिमी)
कोण जांच (2MHZ-80डिग्री, 8*9मिमी)
जांच टी/आर (5MHz-ф20mm, फोकस 15mm)
जांच टी/आर (2.5 मेगाहर्ट्ज-ф20 मिमी, फोकस 15 मिमी)
जांच से कनेक्शन केबल (बीएनसी-बीएनसी)
जांच से कनेक्शन केबल (बीएनसी-लेमो 00)
जांच से कनेक्शन केबल (लेमो 01-बीएनसी)
जांच से कनेक्शन केबल (लेमो 01-लेमो 00)
लिथियम आयन बैटरी
पावर एडॉप्टर (4ए/9वी)
बिजली का केबल
चमड़े का बकस
टेस्ट ब्लॉक V1
टेस्ट ब्लॉक V2
टेस्ट ब्लॉक DAC, ASME आदि।

पट्टा

ब्लू टूथ
