उच्च तापमान सतह के साथ एक स्कैन EMAT वायु युग्मन अल्ट्रासोनिक मोटाई गेज

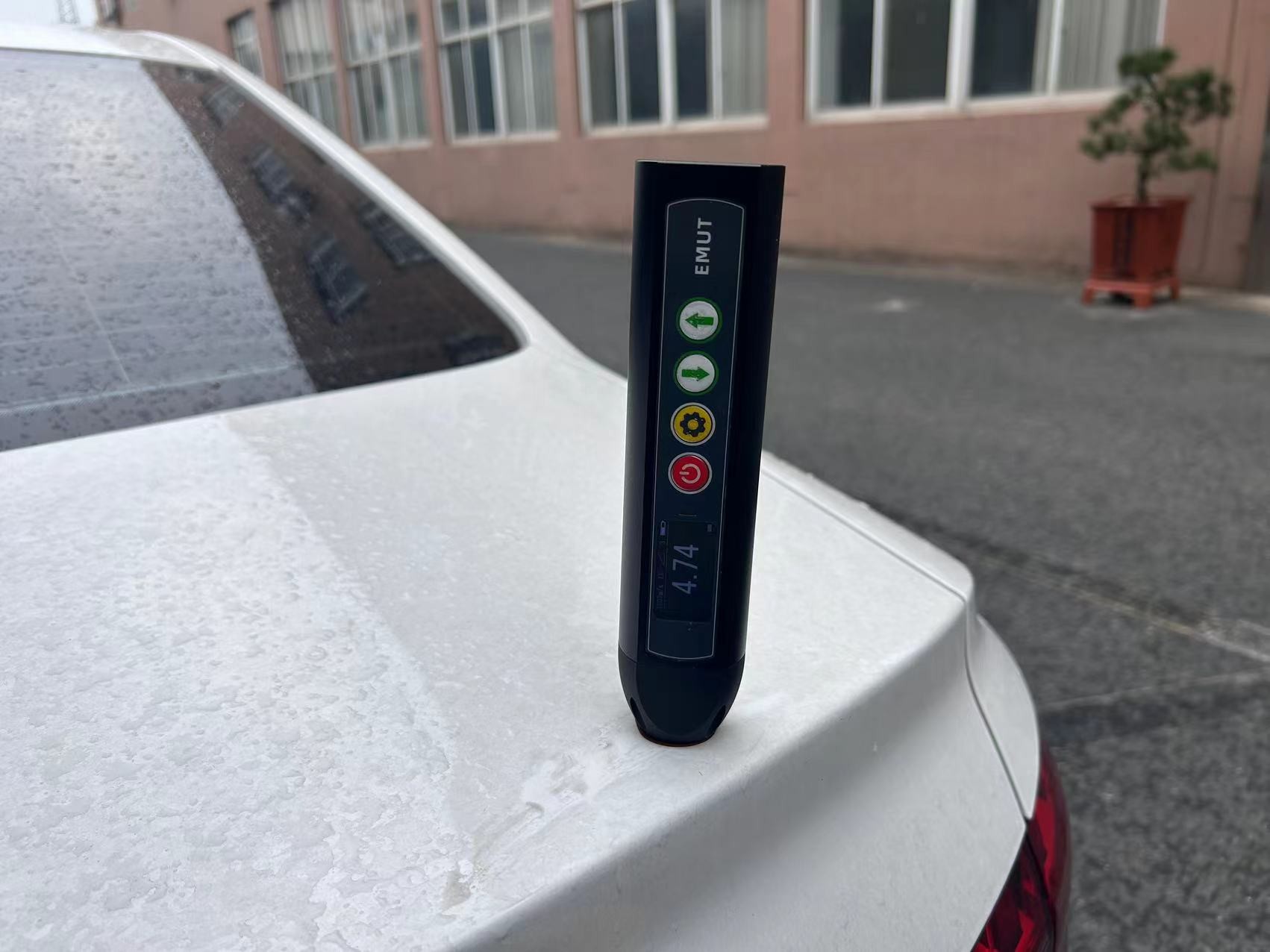

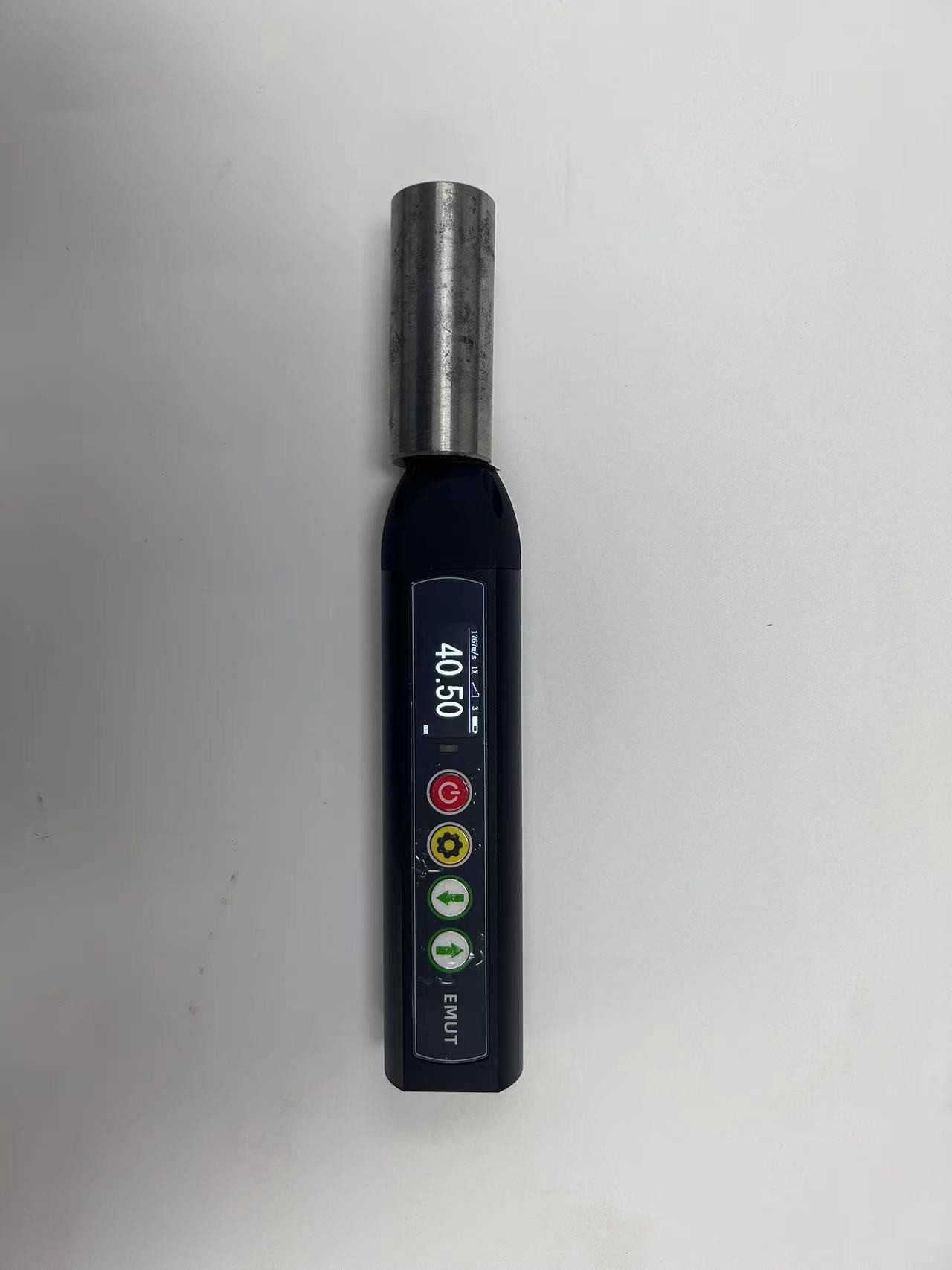

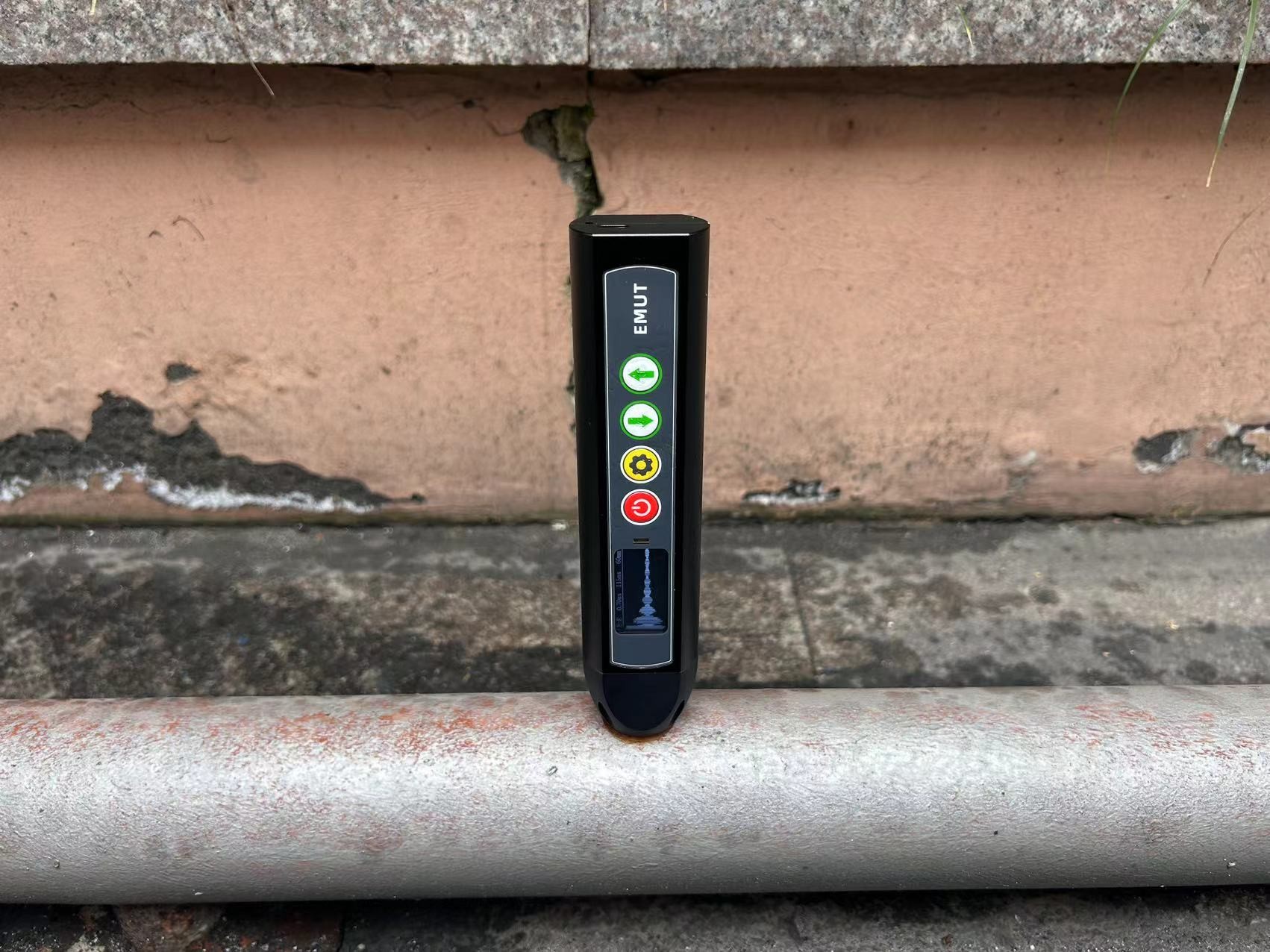

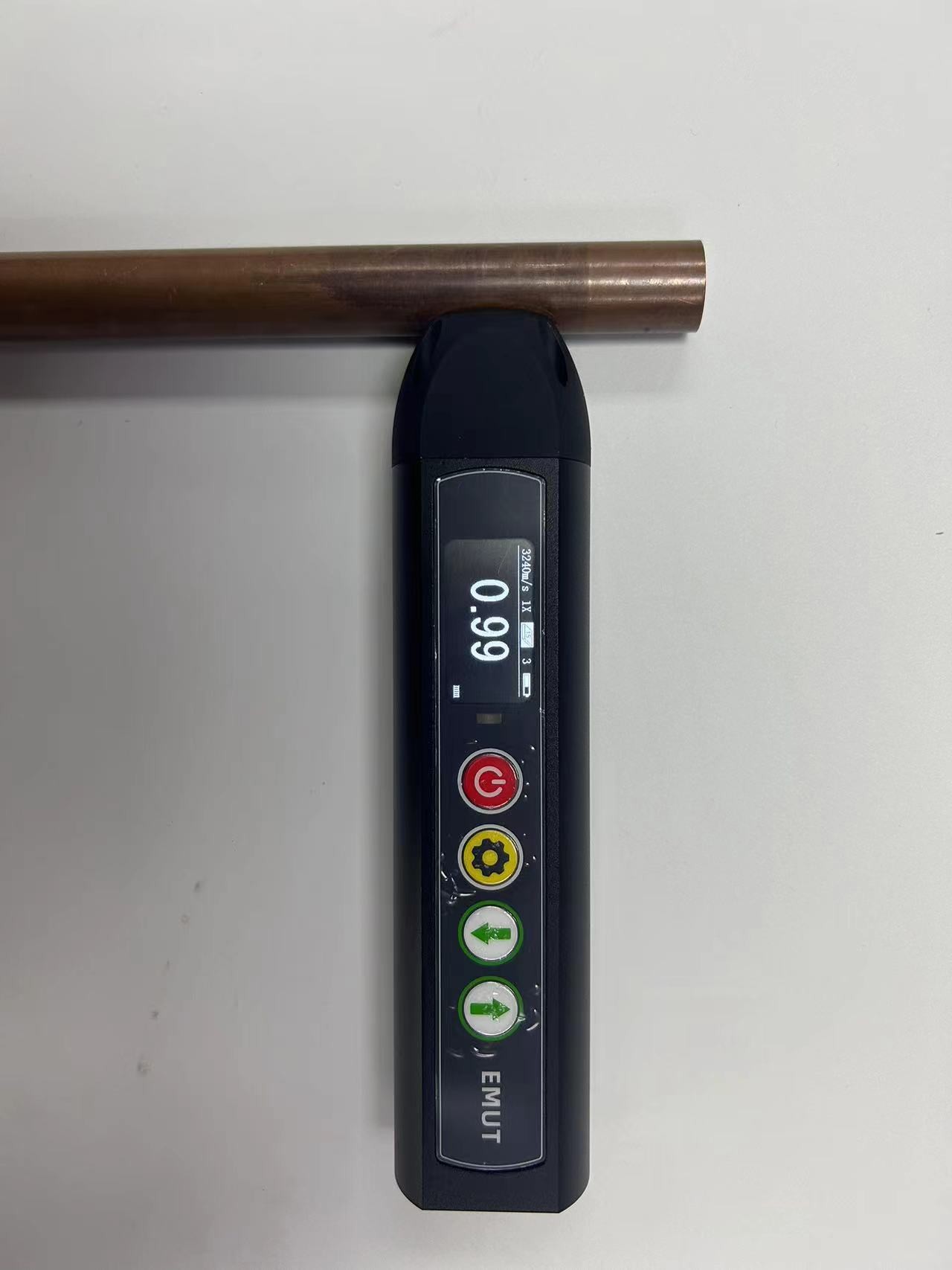

TG-140S एक स्कैन विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेजएक छोटा पेन प्रकार, वायु युग्मन मोटाई मापने वाला गेज है जिसके लिए ध्वनिक युग्मन एजेंटों की आवश्यकता नहीं होती है। धातु या चुंबकीय सामग्रियों की मोटाई मापने के लिए व्यापक रूप से उपयोग किया जाता है।
उत्पाद की विशेषताएं
बुनियादी मापदंड
| नमूनाकरण दर | 80MSPS |
| बैंडविड्थ | 2.5 मेगाहर्ट्ज ∙6 मेगाहर्ट्ज |
| प्रक्षेपण | ±600V_400Hz_125ns |
| लाभ | स्वचालित 0 ¢ 96dB, गति 1dB |
| माप की सटीकता | ±0.01 मिमी |
| ध्वनि वेग सीमा | 400 ₹9999 मी/सेकंड |
| प्रभावी सीमा | 1.0~640 मिमी |
| औसत स्तर | एल, एम, एच तीन स्तर समायोज्य |
| उठाने की दूरी | 5mm ((एल्यूमीनियम), 4mm ((कार्बन स्टील), 3mm ((स्टेनलेस स्टील) |
| माप सीमा | कार्बन स्टील को मापें 1X:160mm 2X:320mm 3X:640mm |
| माप का प्रकार | एल्यूमीनियम, तांबा, लोहा, कार्बन स्टील, कास्ट स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील, टाइटेनियम मिश्र धातु और अन्य धातु सामग्री |
| माप चैनल | पतले भाग, आम, सलाखें |
| माप मोड | एकल गूंज (I-E), दोहरी गूंज (E-E) |
| खोज मोड |
सीमा-सीमा मोड, वेव क्रेस्ट-वेव क्रेस्ट मोड, तरंग-सीमा मोड |
| सहायक कार्य | ऑटो फ्रीज, ऑटो लाभ, ऑटो नींद, ए-स्कैन तरंग रूप प्रदर्शन |
| संशोधित कार्य | गेट ऊंचाई समायोजन, विलंबित फीका समायोजन, मैनुअल लाभ समायोजन, ध्वनि गति कैलिब्रेशन, उच्च तापमान मुआवजा |
| संचार इंटरफ़ेस | RS-485 या USB2.0 |
| चार्जर | 5V2A, मानक प्रकार-सी इंटरफ़ेस |
| डिस्प्ले स्क्रीन | 1.47 इंच 320×172 IPS_LCD |
| आयाम | 178.4 मिमी × 42 मिमी × 32 मिमी |
| बैटरी जीवन | 3.7V 3400mAh लिथियम बैटरी, 6 घंटे की बैटरी जीवन |
| नंगा वजन |
A धातु के गोलेः 358 ग्राम B इंजेक्शन मोल्ड गोलेः 255 ग्राम C इंजेक्शन मोल्ड + त्वरित रिलीज़ः 289 ग्राम |
मानक वितरण
HUATEC TG-140S विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज
सामान्य तापमान जांच4MHz,Φ42 मिमी*32 मिमी
निर्देश पुस्तिका
कैलिब्रेशन प्रमाणपत्र
चार्जिंग डेटा केबल
चार्जिंग प्लग
लौह आधारित परीक्षण ब्लॉक
एल्यूमीनियम आधारित परीक्षण ब्लॉक
पैकिंग बॉक्स
वैकल्पिक सामान
उच्च तापमान 800 डिग्री तक
उच्च आवृत्ति जांच
उच्च तापमान निम्न आवृत्ति जांच
छोटा व्यास सामान्य तापमान जांच 4MHz,Φ13mm*36mm
बड़े व्यास के सामान्य तापमान जांच 4MHz,Φ40 मिमी*60 मिमी
