तेल और गैस पाइपलाइनों, केबलों, तामचीनी, धातु टैंक के सुरक्षात्मक कोटिंग्स दोष का परीक्षण करने के लिए पिनहोल डिटेक्टर

तेल और गैस पाइपलाइन, केबल, इनेमल, धातु टैंक के सुरक्षात्मक कोटिंग दोष का परीक्षण करने के लिए पिनहोल डिटेक्टर

विवरण:

[कार्य]

HD-201 पोरोसिटी हॉलिडे डिटेक्टर एक विशेष परीक्षण उपकरण है जिसका उपयोग तेल और गैस पाइपलाइन, केबल, इनेमल, धातु टैंक, पतवार और अन्य सुरक्षात्मक कोटिंग दोषों का पता लगाने के लिए किया जाता है। यह एक सरल और व्यावहारिक उपकरण है।

[विशेषता]

1, कम बिजली की खपत, छोटा आकार, हल्का वजन;
2, सरल संचालन;
[मुख्य तकनीकी सूचकांक]
1, मापन सीमा:

HD-201A:0.03-3.5mm (एपॉक्सी कोल टार पिच माध्यम)
HD-201B:3.5-10.mm (पेट्रोलियम डामर माध्यम)
HD-201C:0.03-10.mm (एपॉक्सी कोल टार पिच, पेट्रोलियम डामर माध्यम)

3, आउटपुट उच्च वोल्टेज:

HD-201A:0.5-15KV

HD-201B:15-35KV
HD-201C:0.5-35KV

4, डिस्प्ले: पॉइंटर

5, उच्च वोल्टेज नियंत्रण प्रणाली: सामान्य पोटेंशियोमीटर समायोजन

6, डीसी आपूर्ति: 12v

7, खपत: <5w

8, अलार्म विलंब: 1-2s

9, उच्च वोल्टेज प्रोब: इलेक्ट्रॉनिक उच्च वोल्टेज जनरेटर

10, पैकिंग: धातु का बक्सा

11, मुख्य आयाम: 165mm × 155mm × 68mm

12, वजन: 1.5kg (बैटरी सहित)

[सिद्धांत]
डिटेक्टर एक उच्च डीसी वोल्टेज उत्पन्न करता है जो एक प्रोब के माध्यम से कोटिंग सतह पर लगाया जाता है। डिटेक्टर उच्च वोल्टेज रिटर्न के माध्यम से सब्सट्रेट से जुड़ा होता है। जब प्रोब को कोटिंग दोष पर पारित किया जाता है, तो विद्युत सर्किट पूरा हो जाता है और प्रोब से सब्सट्रेट तक करंट प्रवाहित होता है। नतीजतन, डिटेक्टर में श्रव्य और दृश्य अलार्म सक्रिय हो जाते हैं और दोष पर एक चिंगारी उत्पन्न हो सकती है।

[टेस्ट वोल्टेज शेड्यूल]

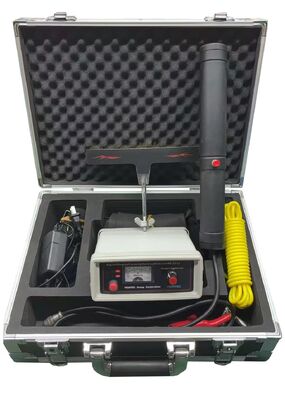

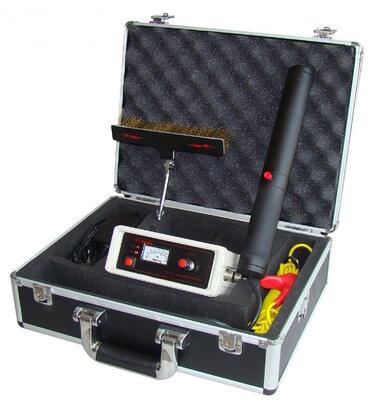

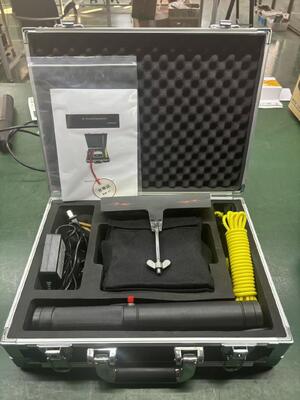

[मानक डिलीवरी]

मुख्य इकाई

उच्च वोल्टेज गन

उच्च वोल्टेज गन

चार्जर

लंबी केबल

छोटी केबल

कनेक्टिंग चुंबक

अर्थ रॉब

उच्च दबाव वाले दस्ताने

निर्देश पुस्तिका

HUATEC कैलिब्रेशन प्रमाण पत्र
