डिजिटल कंपन कैलिब्रेटर कैलिब्रेट कंपन मीटर कंपन विश्लेषक कंपन परीक्षकआईएसओ 10816
आवृत्ति(निरंतर समायोज्य): 10 से 1280 हर्ट्ज+0०.०१%
ISO10816 HG-5020i कंपन कैलिब्रेटर के लिए आवेदनः
1.कंपन त्वरणमापक, वेग और निकटता ट्रांसड्यूसर के साथ-साथ कंपन मापने वाले उपकरणों को कैलिब्रेट करने के लिए इस्तेमाल किया जा सकता है।640 और 1280 हर्ट्ज
2.कैलिब्रेटर से त्वरण, वेग और विस्थापन का आयाम उत्पन्न किया जा सकता है

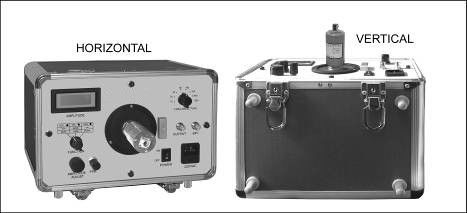

3.पोटेंशियोमीटर के माध्यम से परिभाषित किया जा सकता है और डिजिटल डिस्प्ले पर दिखाया जा सकता है। या तो क्षैतिज या ऊर्ध्वाधर कंपन उत्पन्न किया जा सकता है।
4.एचजी-5020आई कंपन कैलिब्रेटर एक में साइन सिग्नल जनरेटर, पावर एम्पलीफायर, मानक ट्रांसड्यूसर और शेकर को जोड़ता है और इसमें एक छोटी मात्रा, उच्च सटीकता और आसान संचालन है।इसका प्रयोग प्रयोगशाला या स्थल पर किया जा सकता है।.
5अंतर्राष्ट्रीय मानकः आईएसओ 10816

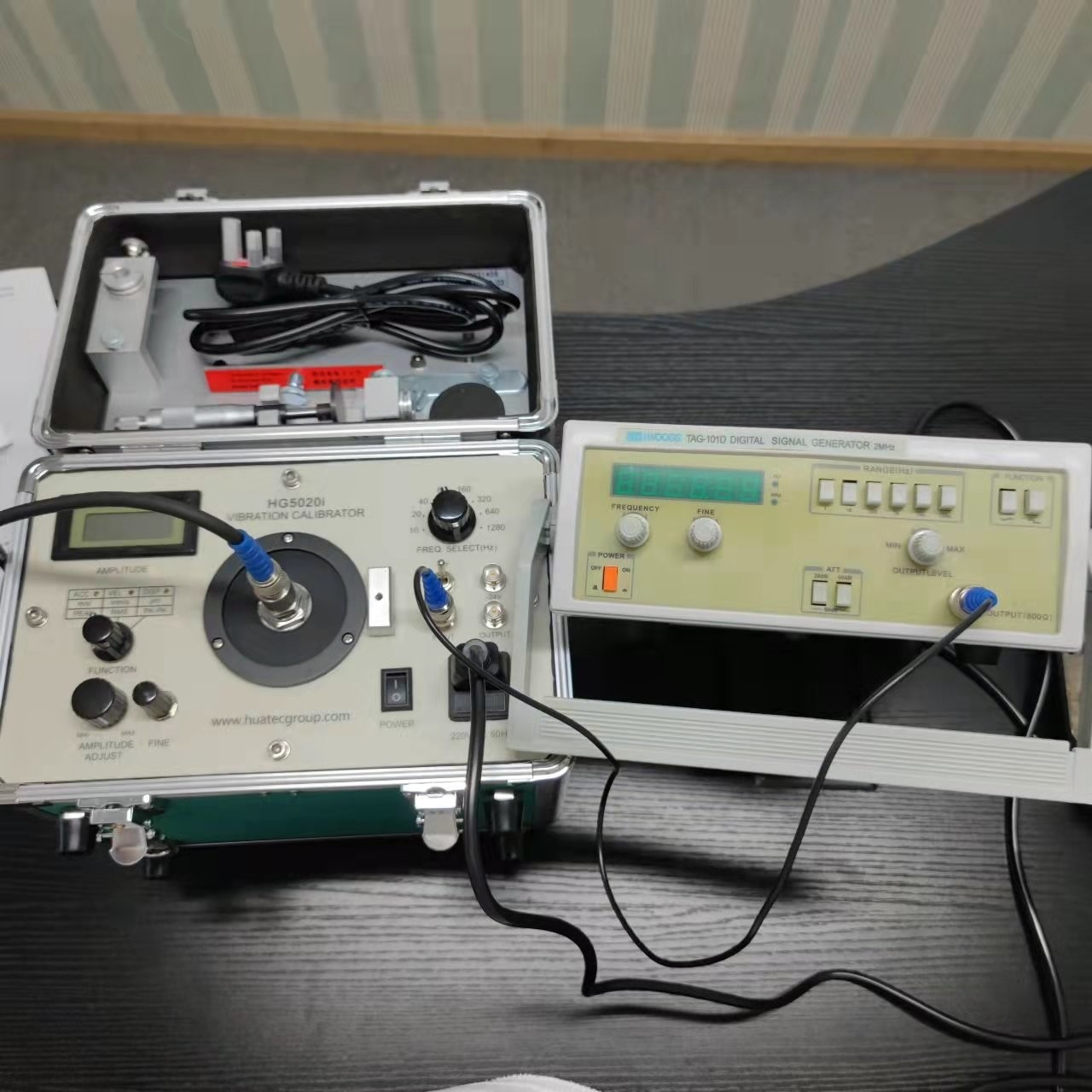

6.बाहरी सिग्नल जनरेटर का उपयोग करते समय लगातार समायोज्य, आवृत्ति रेंज 1Hz से 10kHz तक हो सकती है
कंपन त्वरणमापक, वेग और निकटता ट्रांसड्यूसर और एक कंपन मापने वाले उपकरणों को कैलिब्रेट करने के लिए इस्तेमाल किया जा सकता है। आवृत्ति 10, 20, 40, 80, 160, 320 पर मानक साइन संकेत,640 और 1280 हर्ट्ज कैलिब्रेटर से उत्पन्न किया जा सकता है. यह भी किसी भी कंपन आवृत्ति और यहां तक कि स्वीप संकेत के लिए एक बाहरी सिग्नल जनरेटर से इनपुट के लिए एक सॉकेट है.पॉटेंशियोमीटर के माध्यम से परिभाषित किया जा सकता है और डिजिटल डिस्प्ले पर दिखाया जा सकता हैया तो क्षैतिज या ऊर्ध्वाधर कंपन उत्पन्न किया जा सकता है।
एचजी-5020आई में साइन सिग्नल जनरेटर, पावर एम्पलीफायर, स्टैंडर्ड ट्रांसड्यूसर और एक शेकर को मिलाकर बनाया गया है और इसमें छोटी मात्रा, उच्च सटीकता और आसान संचालन है।इसका प्रयोग प्रयोगशाला या स्थल पर किया जा सकता है।.
मानकः जेजेजी 1062-2010. जेजेजी 298-2015।
अधिकतम कंपन आयाम और अधिकतम भार
|
Wt
आवृत्ति |
<100 ग्राम | <250 ग्राम | <६५० ग्राम | ||||||
| a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | |
| 10 हर्ट्ज | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20 हर्ट्ज | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40 हर्ट्ज | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80 हर्ट्ज | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160 हर्ट्ज | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320 हर्ट्ज | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640 हर्ट्ज | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| १२८० हर्ट्ज | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
आकारः280 x 180 x 250 मिमीसकल वजन:10 किलो
तापमानः संचालनः0oC से 50oसीभंडारणः-20oसी से 70 तकoसी
शक्तिः220Vac (वैकल्पिक 110Vac)
निकटता जांच रैखिकता
प्रॉडः 5 मिमी और 8 मिमी जांच रेंजः 0 ~ 2.0 मिमी
प्रदर्शनः31/2त्वरण, वेग या विस्थापन के लिए अंकीय प्रदर्शन
नोट: उच्च आवृत्ति के साथ कंपन के विस्थापन का मूल्य बहुत छोटा होता है इसलिए कैलिब्रेटर से कोई कंपन संकेत आउटपुट नहीं होगा।
|

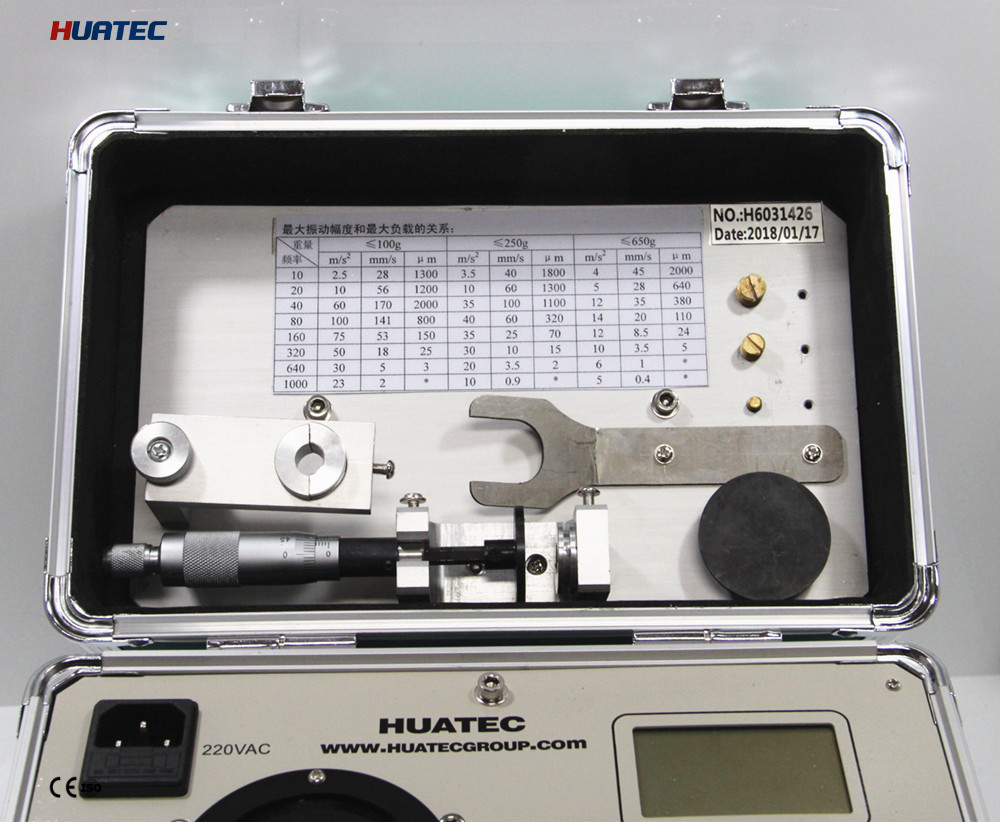

1
फिक्सिंग स्टैंड
|
2
स्पिंडल माइक्रोमीटर |
|
3
सेंसर को ठीक करने के लिए उपकरण |
4
परीक्षण प्लेट |
|
5
M5 फिक्सिंग स्क्रू |
6
M5-M8 संक्रमण शिकंजा |
|
7
M5-M10 संक्रमण शिकंजा |
|
आकारः280 x 180 x 250 मिमी
वजनः20 पाउंड, 9 किलो
तापमानः संचालनः0oC से 50oसी
भंडारणः-20oसी से 70 तकoसी
आर्द्रता:९०% नॉन कंडेनसिंग

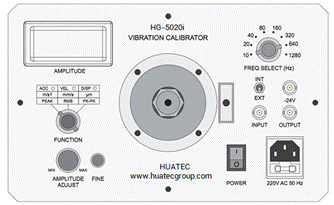

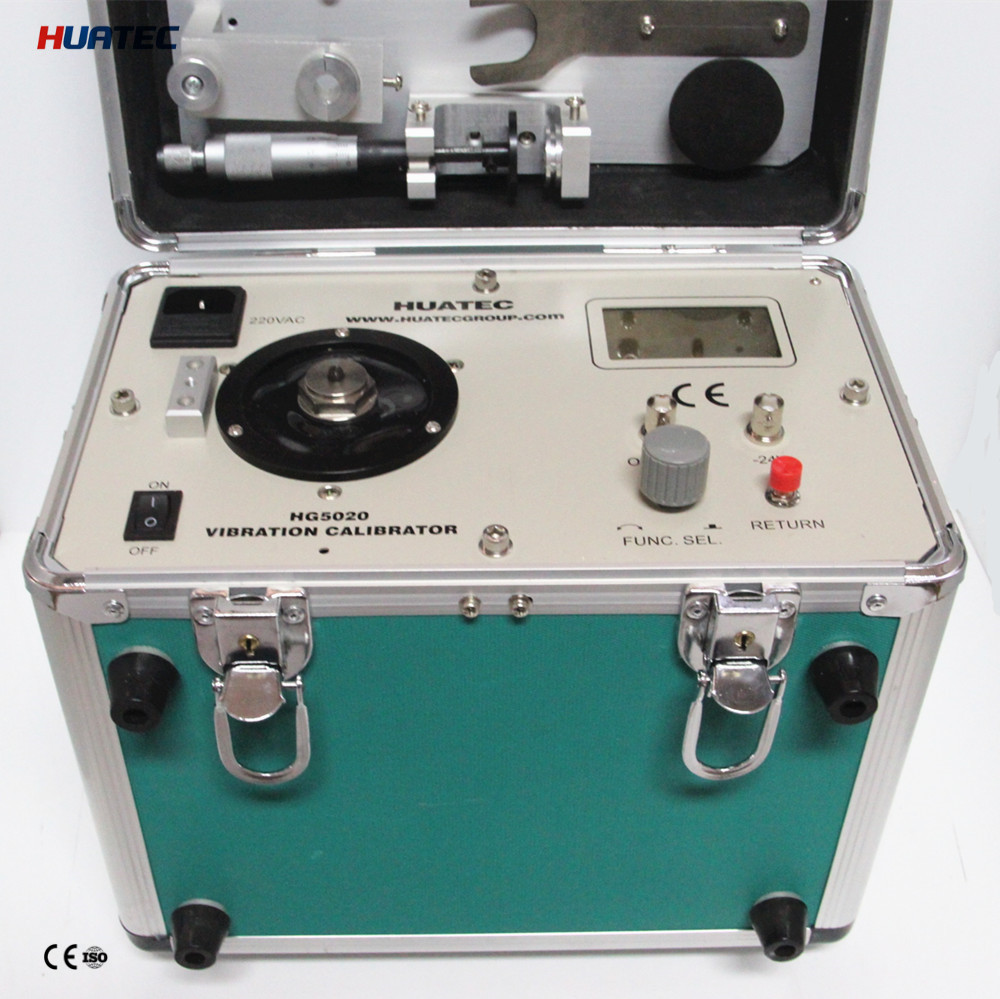

HG-5020i कंपन कैलिब्रेटर के नियंत्रण कक्ष को निम्नानुसार दिखाया गया हैः
1 कंपन आयाम आउटपुट डिस्प्ले कैलिब्रेटर के विभिन्न कंपन संकेत आउटपुट का आयाम दिखाता है
2 कैलिब्रेशन पोटेंशियोमीटर
3 फ़ंक्शन चयन स्विच कैलिब्रेटर के आउटपुट को त्वरण, वेग या विस्थापन में स्थानांतरित करना
4 आउटपुट आयाम को समायोजित करने के लिए पोटेंशियोमीटर
आउटपुट कंपन आयाम को बदलने के लिए पोटेंशियोमीटर को समायोजित करना
5 आउटपुट कंपन आयाम को धीरे-धीरे समायोजित करना
6 कैलिब्रेट किए जाने वाले ट्रांसड्यूसर को तय करने के लिए तालिका
7 निकटता जांच के स्टैंड को तय करने के लिए धागा छेद
निकटता जांच के कैलिब्रेशन के दौरान, ट्रांसड्यूसर के स्टैंड को इस धागे के छेद के माध्यम से नियंत्रण कक्ष पर तय किया जाता है।
8 पावर स्विच 220 VAC
9 220 वी एसी पावर इनपुट के लिए सोकेट
220 वी एसी पावर कनेक्ट करने के लिए प्रयोग किया जाता है।
10. पावर आउटपुट के लिए सोकेट
कैलिब्रेटर के पावर एम्पलीफायर के आउटपुट सिग्नल के तरंग आकार की निगरानी के लिए।
11 24 वी वोल्टेज का आउटपुट सॉकेट
निकटता जांच के कैलिब्रेशन के दौरान निकटता के लिए 24 वी की शक्ति प्रदान करना।
12 आवृत्ति चयन स्विच
