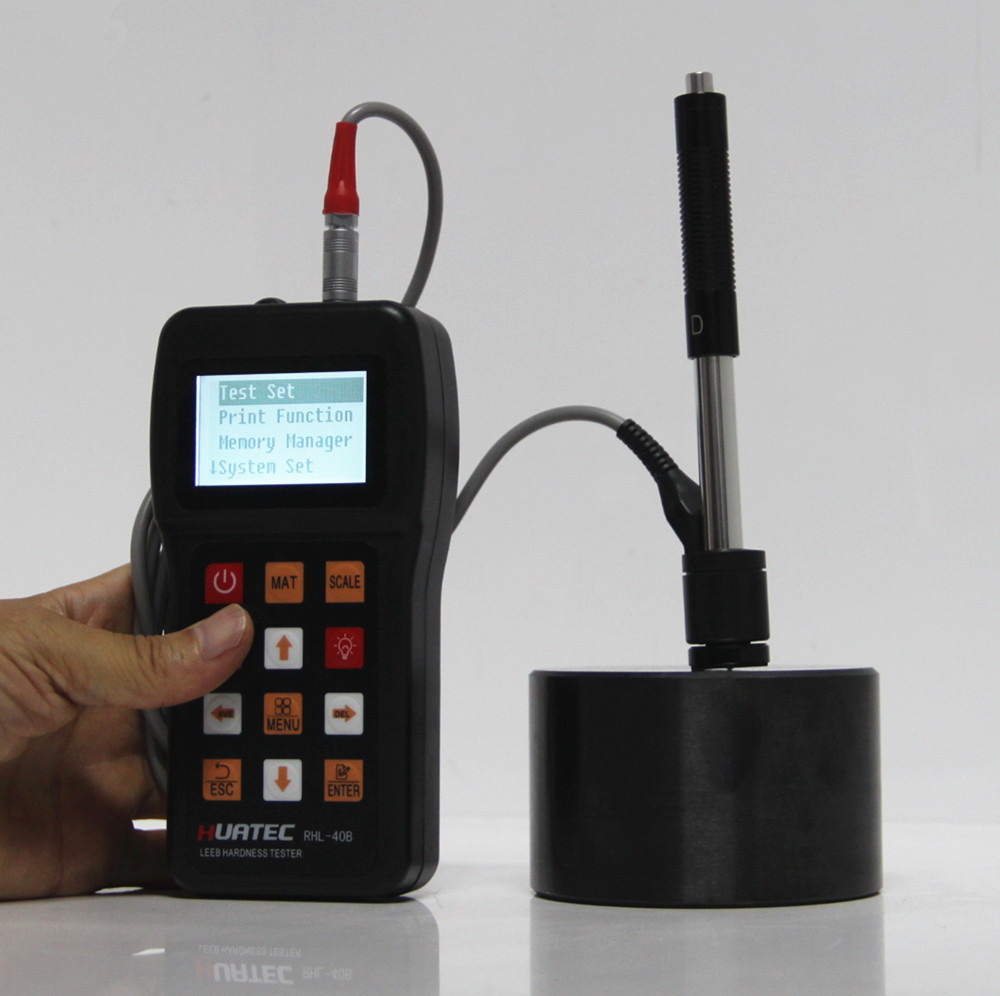

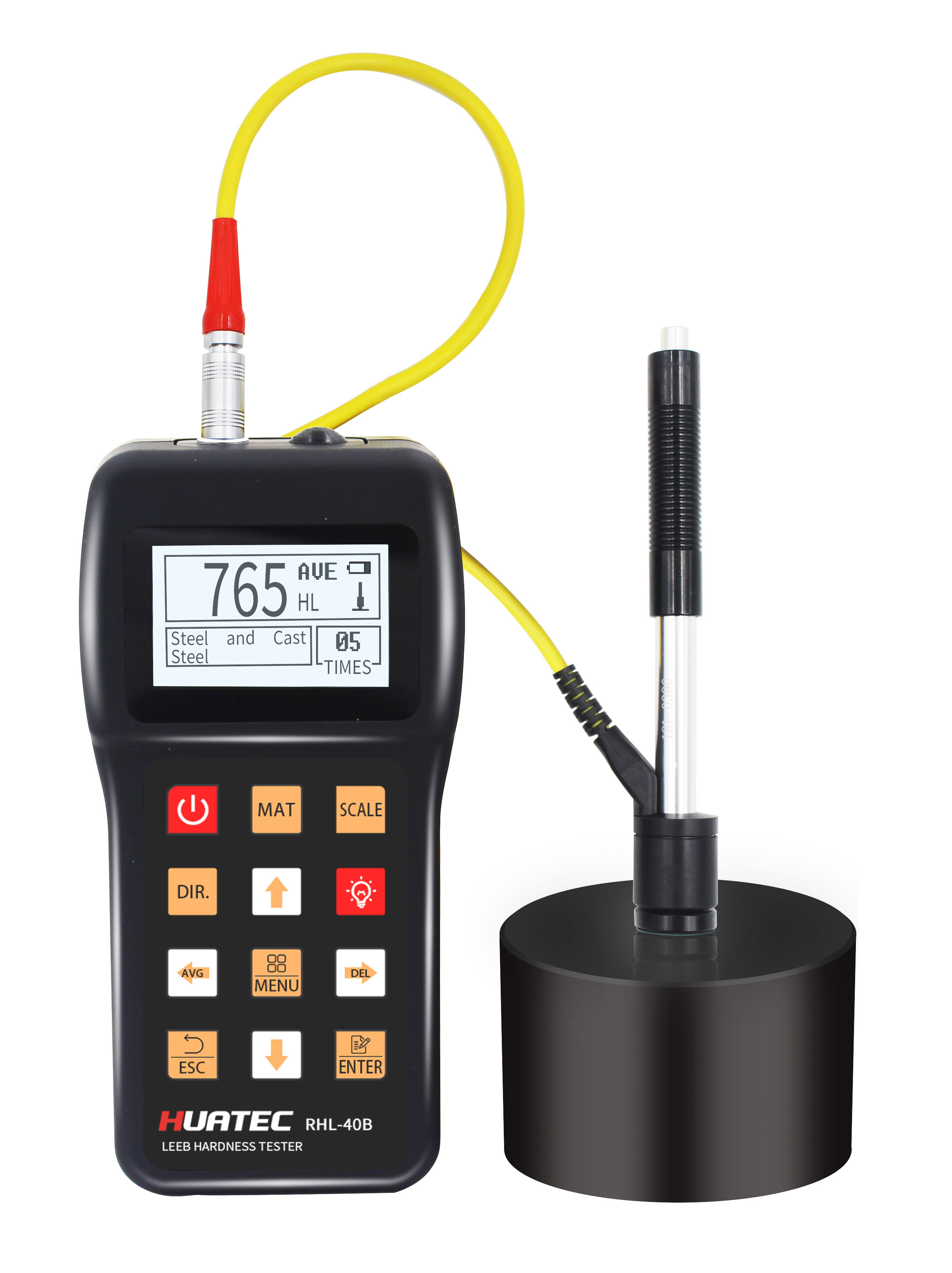

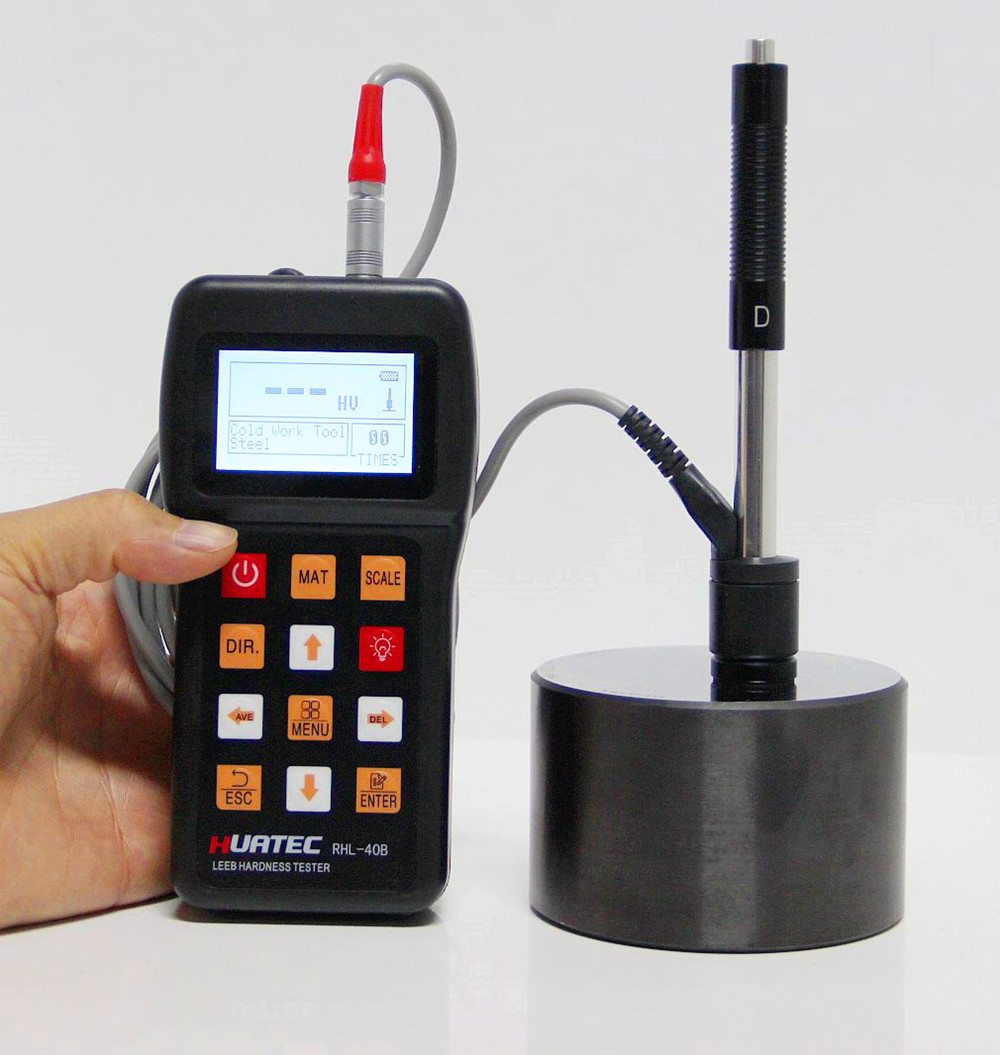

धातु कठोरता परीक्षक लीब कठोरता परीक्षक पोर्टेबल कठोरता परीक्षक RHL-40B
विशेषताएं:
(170-960) एचएलडी, ((17-68.5) एचआरसी, ((19-651) एचबी, ((80-976) एचवी, ((30-100) एचएस, ((59-85) एचआरए, ((13-100) एचआरबी
मुख्य अनुप्रयोग

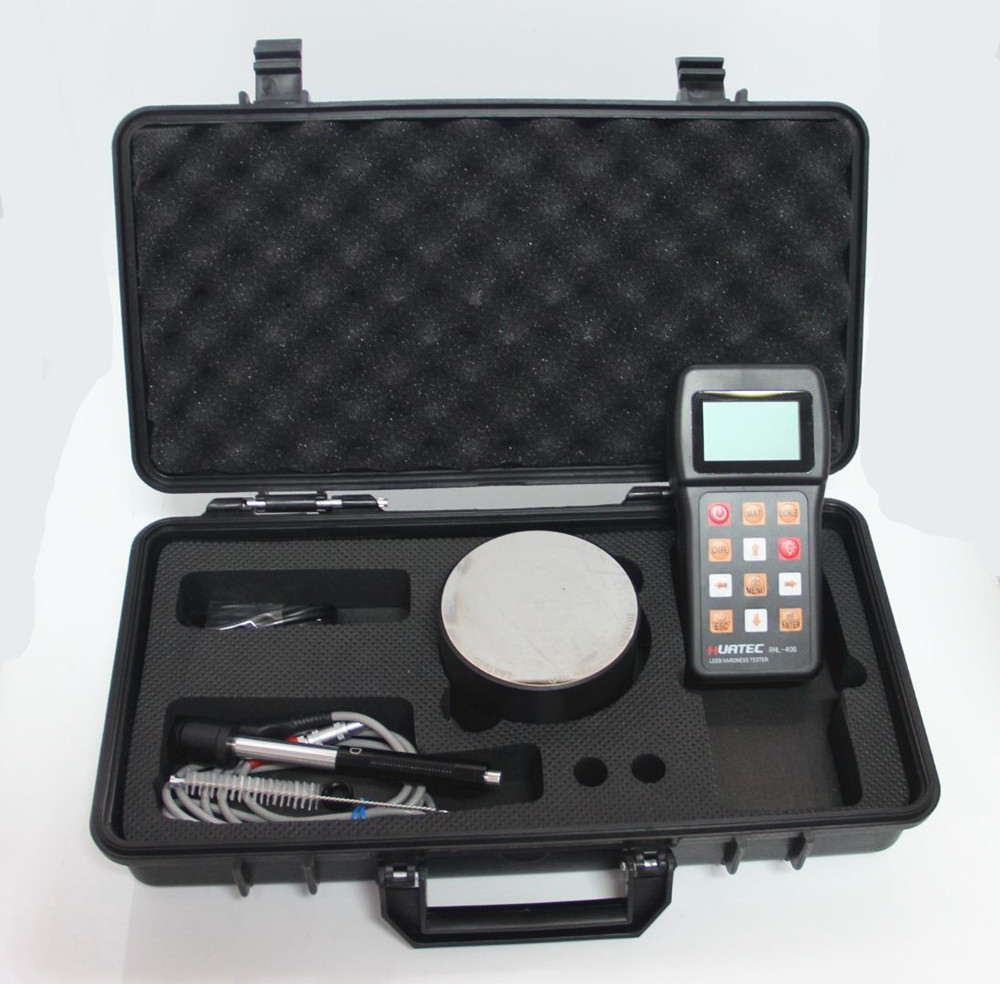

| नहीं. | पद | मात्रा | टिप्पणियाँ | |
| मानक विन्यास | 1 | मुख्य इकाई | 1 | |
| 2 | डी प्रकार का टक्कर उपकरण | 1 | केबल के साथ | |
| 3 | मानक परीक्षण ब्लॉक | 1 | ||
| 4 | सफाई ब्रश (I) | 1 | ||
| 5 | छोटी समर्थन अंगूठी | 1 | ||
| 6 | क्षारीय बैटरी | 2 | एए आकार | |
| 7 | मैनुअल | 1 | ||
| 8 | उपकरण पैकेज केस | 1 | ||
| वैकल्पिक विन्यास | 9 | सफाई ब्रश (II) | 1 | जी प्रकार के टक्कर उपकरण के साथ प्रयोग के लिए |
| 10 | अन्य प्रकार के टक्कर उपकरण और समर्थन के छल्ले | अनुलग्नक में तालिका 3 और तालिका 4 देखें। | ||
| 11 | डाटाप्रो सॉफ्टवेयर | 1 | ||
| 12 | संचार केबल | 1 | ||
| 13 | सूक्ष्म प्रिंटर | 1 | ||
| 14 | प्रिंट केबल | 1 |
अन्य प्रकार के टक्कर उपकरण
| सामग्री | विधि | टक्कर उपकरण | |||||
| डी/डीसी | डी+15 | सी | जी | ई | डीएल | ||
|
स्टील और कास्ट स्टील
|
एचआरसी | 20 ¢ 68.5 | 19.3 ¢ 67.9 | 20.0 ¢ 69.5 | 22.4 ¢ 70.7 | 20.6 ¢ 68.2 | |
| एचआरबी | 38.4 ¢ 99.6 | 47.7 ¢ 99.9 | 370.099।9 | ||||
| एचआरए | 59. 1 ¢ 85.8 | 61.7 ¢ 88.0 | |||||
| एचबी | 127 ₹ 651 | ८०६३८ | ८०६८३ | ९०६४६ | ८३६६३ | ८१६४६ | |
| एचवी | 83 ₹976 | 80 ₹937 | 80996 | 84 ¥1042 | 80 ₹950 | ||
| एचएस | 32.2 ¢ 99.5 | 33.3 ¢ 99.3 | 31.8 ¢102.1 | 35.8 ¢102.6 | 30.6 ¢ 96.8 | ||
|
शीत कार्य औजार स्टील |
एचआरसी | 20.4 ¢ 67.1 | 19.8 ¢ 68.2 | 20.7 ¢ 68.2 | 22.6 ¢70.2 | ||
| एचवी | 80 ₹898 | 80 ₹935 | 100 ₹941 | 82 ¥1009 | |||
|
स्टेनलेस स्टील
|
एचआरबी | 46.5 ¢ 101.7 | |||||
| एचबी | 85 ₹ 655 | ||||||
| एचवी | 85 ₹802 | ||||||
|
ग्रे कास्ट आयरन
|
एचआरसी | ||||||
| एचबी | 93 ₹ 334 | 92 ₹326 | |||||
| एचवी | |||||||
| नोड्यूलर कास्ट आयरन | एचआरसी | ||||||
| एचबी | 131 ₹387 | 127 ₹364 | |||||
| एचवी | |||||||
| कास्ट एल्यूमीनियम मिश्र धातु | एचबी | १९१६४ | २३२१० | 32 ¥168 | |||
| एचआरबी | 23.8 ¢ 84.6 | 22.7 ¢ 85.0 | 23.8 ¢ 85.5 | ||||
|
पीतल ((कापर-जिंक मिश्र धातु)
|
एचबी | 40 ¢173 | |||||
| एचआरबी | 13.5.95।3 | ||||||
| कांस्य ((कॉपर-एल्यूमीनियम/टाइन मिश्र धातु) | एचबी | 60 ₹290 | |||||
| कच्चे तांबे के मिश्र धातु | एचबी | 45 ₹ 315 | |||||
| उपलब्ध टक्कर उपकरण का प्रकार | डीसी: परीक्षण छेद या खोखले बेलनाकार |
डी+15: परीक्षण नाली या पुनः प्रवेश करने वाली सतह |
सी:छोटे, हल्के, पतले भागों और कठोर परत की सतह का परीक्षण करें |
जी: बड़े, मोटे, भारी और मोटी सतह वाले स्टील का परीक्षण करें |
ई: परीक्षण सुपर उच्च कठोरता सामग्री | डीएल: परीक्षण पतली संकीर्ण खाई या छेद |
| टक्कर उपकरण का प्रकार | DC ((D) /DL | डी+15 | सी | जी | ई |
|
प्रभावशाली ऊर्जा धक्का शरीर का द्रव्यमान |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
|
परीक्षण की चोटी की कठोरताः दीया. परीक्षण टिपः परीक्षण टिप की सामग्रीः |
1600HV 3 मिमी टंगस्टन कार्बाइड |
1600HV 3 मिमी टंगस्टन कार्बाइड |
1600HV 3 मिमी टंगस्टन कार्बाइड |
1600HV 5 मिमी टंगस्टन कार्बाइड |
5000HV 3 मिमी कृत्रिम हीरा |
|
प्रभाव उपकरण का व्यासः प्रभाव उपकरण की लंबाईः धक्का उपकरण का भारः |
20 मिमी 86 ((147)/ 75 मिमी 50 ग्राम |
20 मिमी 162 मिमी 80 ग्राम |
20 मिमी 141 मिमी 75 ग्राम |
30 मिमी 254 मिमी 250 ग्राम |
20 मिमी 155 मिमी 80 ग्राम |
| नमूना की अधिकतम कठोरता | 940HV | 940HV | 1000HV | 650HB | 1200HV |
| नमूना सतह Ra की औसत असमानता मानः | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
|
नमूना का न्यूनतम भारः प्रत्यक्ष उपाय दृढ़ता से समर्थन की आवश्यकता है कसकर जोड़ने की जरूरत है |
>5 किलोग्राम 2 5 किलोग्राम 0.05 ₹2 किलोग्राम |
>5 किलोग्राम 2 5 किलोग्राम 0.05 ₹2 किलोग्राम |
>1,5 किलोग्राम 0.5.1.5 किलोग्राम 0.02 ₹0.5 किलोग्राम |
>15 किलोग्राम 5 ¢ 15 किलोग्राम 0.5~5kg |
>5 किलोग्राम 2 5 किलोग्राम 0.05 ₹2 किलोग्राम |
|
नमूना की न्यूनतम मोटाई सतह कठोर करने के लिए न्यूनतम परत मोटाई |
5 मिमी
≥0.8 मिमी |
5 मिमी
≥0.8 मिमी |
1 मिमी
≥0.2 मिमी |
10 मिमी
≥1.2 मिमी |
5 मिमी
≥0.8 मिमी |
| टिप इंडेंटेशन का आकार | ||||||
| कठोरता 300HV |
इंद्रेशन व्यास गहरी खाई |
0.54 मिमी
24μm |
0.54 मिमी
24μm |
0.38 मिमी
12μm |
1.03 मिमी
53μm |
0.54 मिमी
24μm |
| कठोरता 600HV |
इंद्रेशन व्यास गहरी खाई |
0.54 मिमी
17μm |
0.54 मिमी
17μm |
0.32 मिमी
8μm |
0.90 मिमी
41μm |
0.54 मिमी
17μm |
| कठोरता 800HV |
इंद्रेशन व्यास गहरी खाई |
0.35 मिमी
10μm |
0.35 मिमी
10μm |
0.35 मिमी
7μm |
--
-- |
0.35 मिमी
10μm |
अन्य प्रकार के समर्थन के छल्ले
| नहीं. | प्रकार |
गैर परंपरागत की स्केच समर्थन अंगूठी |
टिप्पणियाँ |
| 1 | Z10-15 | |
बेलनाकार बाहरी सतह के परीक्षण के लिए R10R15 |
| 2 | Z14.5-30 | बेलनाकार बाहरी सतह के परीक्षण के लिए R14.5R30 | |
| 3 | Z25-50 |
बेलनाकार बाहरी सतह के परीक्षण के लिए R25R50 |
|
| 4 | HZ11-13 | |
बेलनाकार आंतरिक सतह के परीक्षण के लिए आर१११आर१३ |
| 5 | HZ12.5-17 |
बेलनाकार आंतरिक सतह के परीक्षण के लिए R12.5 √R17 |
|
| 6 | HZ16.5-30 |
बेलनाकार आंतरिक सतह के परीक्षण के लिए R16.5R30 |
|
|
7
|
K10-15 | |
गोलाकार बाहरी सतह के परीक्षण के लिए SR10 ⇒ SR15 |
| 8 | K14.5-30 | गोलाकार बाहरी सतह SR14.5~SR30 के परीक्षण के लिए | |
| 9 | HK11-13 | |
गोलाकार आंतरिक सतह के परीक्षण के लिए SR11 ⇒ SR13 |
| 10 | HK12.5-17 |
गोलाकार आंतरिक सतह के परीक्षण के लिए SR12.5 ⇒ SR17 |
|
| 11 | HK16.5-30 |
गोलाकार आंतरिक सतह के परीक्षण के लिए SR16.5 √ SR30 |
|
|
12
|
संयुक्त राष्ट्र | |
बेलनाकार बाहरी सतह के परीक्षण के लिए, त्रिज्या समायोज्य R10 ∞ |
