वायरलेस एपीपी आईएसओ-1997 सर्फेस रफनेस मेजरमेंट रफनेस प्रोफिलोमीटर
सरफेस रफनेस प्रोफिलोमीटर को सरफेस रफनेस टेस्टर, सरफेस फिनिश इंस्ट्रूमेंट, सरफेस रफनेस डिटेक्टर, रफनेस मेजरमेंट इंस्ट्रूमेंट, खुरदरापन मीटर, खुरदरापन टेस्टर और अन्य नामों से भी पुकारा जाता है।इसमें उच्च माप सटीकता, विस्तृत माप सीमा, सरल ऑपरेशन, ले जाने में आसान, स्थिर काम और इतने पर, सभी प्रकार की धातु और गैर-धातु प्रसंस्करण सतह का पता लगाने में व्यापक रूप से उपयोग किया जा सकता है, साधन एक सेंसर मेजबान एकीकरण है पॉकेट साधन, हाथ में विशेषताओं के साथ, उत्पादन साइट के उपयोग में अधिक उपयुक्त है।आज के डिजाइन के नए चलन के अनुरूप उपस्थिति डिजाइन, मजबूत और टिकाऊ, इलेक्ट्रोमैग्नेटिक हस्तक्षेप क्षमता उल्लेखनीय है।इसके मुख्य अनुप्रयोग में शामिल हैं: 1, मशीन प्रसंस्करण विनिर्माण उद्योग, मुख्य रूप से धातु प्रसंस्करण विनिर्माण।रफ़नेस मीटर मूल रूप से मशीनी भागों की सतह खुरदरापन का परीक्षण करने के लिए निर्मित किया गया था।विशेष रूप से, कठोर धातु की सतह का पता लगाने के लिए स्टाइलस खुरदरापन मापने वाला उपकरण अधिक उपयुक्त है।जैसे: ऑटो पार्ट्स प्रोसेसिंग मैन्युफैक्चरिंग, मशीनरी पार्ट्स प्रोसेसिंग मैन्युफैक्चरिंग वगैरह।जब तक वर्कपीस की सतह की गुणवत्ता इन प्रसंस्करण और विनिर्माण उद्योगों में शामिल होती है, यह खुरदरापन मीटर के पता लगाने और आवेदन के लिए आवश्यक है।2, गैर-धातु प्रसंस्करण विनिर्माण उद्योग, विज्ञान और प्रौद्योगिकी की प्रगति और विकास के साथ, अधिक से अधिक नई सामग्रियों को प्रसंस्करण प्रौद्योगिकी, जैसे कि सिरेमिक, प्लास्टिक, पॉलीथीन, और इसी तरह लागू किया जाता है।अब कुछ बीयरिंगों को विशेष सिरेमिक सामग्री के साथ संसाधित किया जाता है, और पॉलीथीन सामग्री के साथ पंप और वाल्व को संसाधित किया जाता है।ये सामग्रियां कठोर हैं और कुछ अनुप्रयोगों में धातु की सामग्री के विकल्प के रूप में उपयोग की जा सकती हैं, जिससे उन्हें वर्कपीस बनाया जा सके और उत्पादन और प्रसंस्करण के दौरान उनकी सतह के खुरदरेपन को मापा जा सके।3, खुरदरापन साधन प्रौद्योगिकी के रूप में, और लगातार मजबूत बनाने और समारोह में सुधार, साथ ही आगे पदोन्नति और आवेदन, यांत्रिक प्रसंस्करण और विनिर्माण, इलेक्ट्रिक पावर, संचार के अलावा अधिक से अधिक उद्योग की मांग खुरदरापन का पता लगाने के लिए पाया गया था , इलेक्ट्रॉनिक्स, जैसे युग्मन, एकीकृत सर्किट, सेमीकंडक्टर, आदि पर उत्पादन और खुरदरापन की प्रक्रिया में स्विच का भी आकलन करने की आवश्यकता है, यहां तक कि दैनिक जीवन में उपयोग किए जाने वाले स्टेशनरी, टेबलवेयर और मानव दांतों की सतह खुरदरापन के लिए परीक्षण किया जाना चाहिए ।UATEC ग्रुप वायरलेस एपीपी आईएसओ-1997 सर्फेस रफनेस मेजरमेंट रफनेस प्रोफिलोमीटर एसआरटी -6680 नई डिजाइन की गई है और इसका इस्तेमाल चीन और विदेशी बाजारों में किया गया है, जिसे ग्राहकों से बहुत अच्छी प्रतिक्रिया मिली है।
विशेषताएं
मुख्य तकनीकी पैरामीटर
| माप सीमा | Z अक्ष (ऊर्ध्वाधर) | (80μm / µ 160 ±m (बढ़ाया मॉडल) |
| एक्स अक्ष (अनुप्रस्थ) | 20 मिमी | |
| संकल्प | Z अक्ष (ऊर्ध्वाधर) | 0±01μm / / 20μm |
| 0 /02μm / m 40μm | ||
| 0 /04μm / m 80μm | ||
| 0 /08μm / m 160μm | ||
|
22 पैरामीटर
|
रा, आरज़, आरके, आरटी, आरपी, आरवी, आर 3 आर, आर 3 वाई, आरज़ (जेआईएस), रु, रु, रु, रु, रुक्, आरएमआर, आरई (जेआईएस), रमैक्स, आरपीसी, आरके, आरपीके, आरवीके, एमआर 1, मृ। 2) | |
| ग्राफिक | असर क्षेत्र वक्र, कठोरता प्रोफ़ाइल, प्राथमिक प्रोफ़ाइल | |
| फ़िल्टर | आरसी, पीसी-आरसी, गॉस, डीपी | |
| नमूने की लंबाई (lr) | 0.25, 0.8, 2.5 मिमी | |
| मूल्यांकन लंबाई (ln) | Ln = lr × nn = 1 ~ 5 | |
| सेंसर | मापने की विधि | फिसल |
| स्टाइलस टिप | डायमंड, 90 शंकु कोण, 5μmR | |
| बल | <4mN | |
| स्किड भाग | हार्ड मिश्र धातु, वक्रता की स्किड त्रिज्या: 40 मिमी | |
| ट्रैवर्सिंग स्पीड | lr = 0.25, Vt = 0.135mm / s | |
| lr = 0.8, Vt = 0।5 मिमी / एस | ||
| lr = 2।5, वीटी = 1 मिमी / एस | ||
| वापसी Vt = 1 मिमी / एस | ||
| शुद्धता | ± 10% से कम | |
| repeatability | 6% से कम | |
| बिजली की आपूर्ति | निर्मित लिथियम आयन बैटरी, चार्जर: DC5V, 800mA | |
| रूपरेखा आयाम | मुख्य इकाई: 64 * 53 * 160 मिमी ड्राइव: 23 * 27 * 115 मिमी | |
| वजन (मुख्य इकाई) | लगभग 380 ग्रा | |
| काम का माहौल |
तापमान: - 20 ℃ ~ 40 ℃ आर्द्रता: <90% आरएच |
|
| स्टोर और परिवहन |
तापमान: - 40 ℃ ~ 60 ℃ आर्द्रता: <90% आरएच |
|

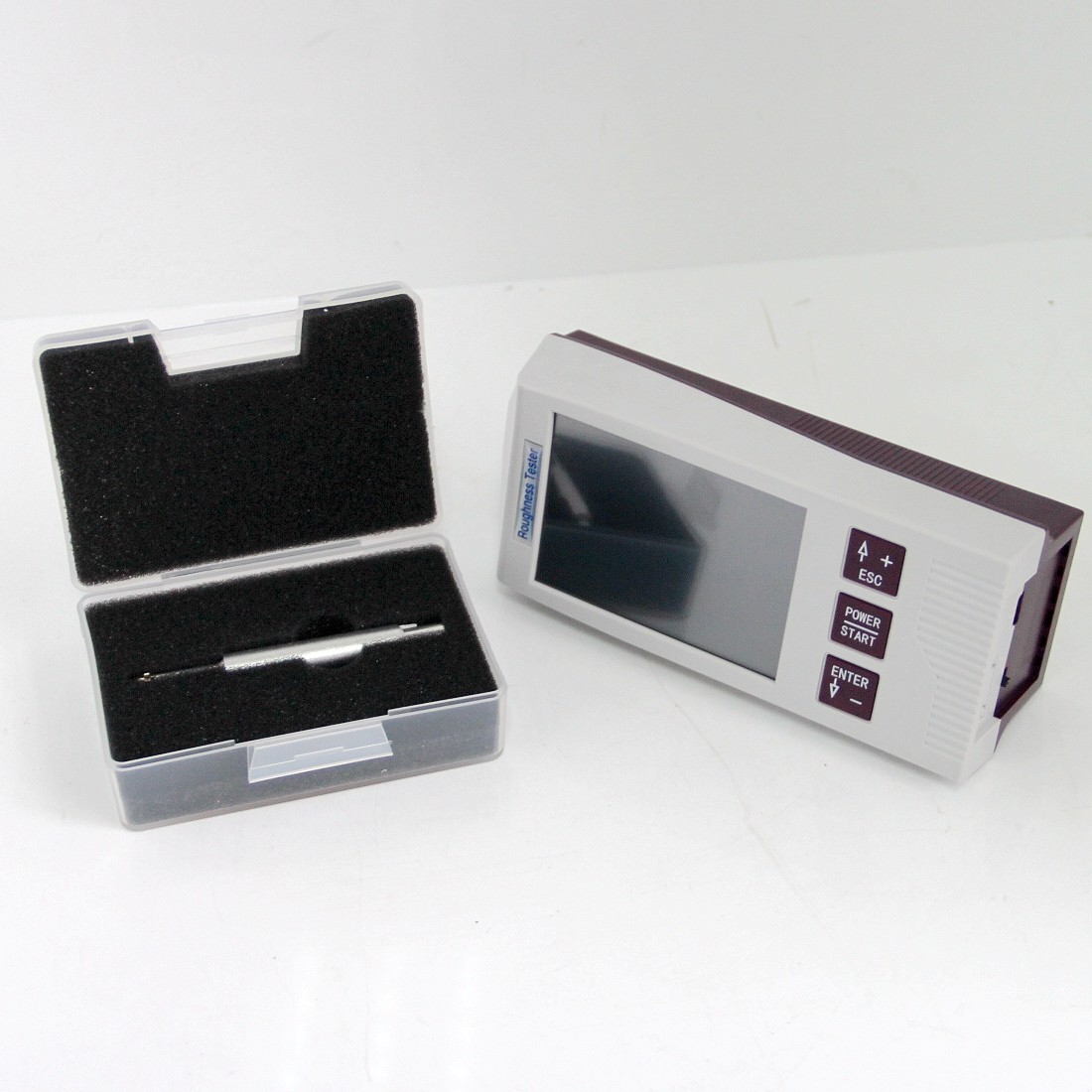

मानक वितरण
| मद | मात्रा |
| SRT6680 होस्ट | 1 पीसी |
| घुमावदार सतह निरीक्षण के लिए सेंसर TS110 | 1 पीसी |
| अंशांकन ब्लॉक और ब्रैकेट | 1 पीसी |
| अंशांकन ब्लॉक के लिए ब्रैकेट | 1 पीसी |
| ऊंचाई अनुकूलक | 1 पीसी |
| पावर चार्जर और USB केबल | 1 पीसी |
| पीसी सॉफ्टवेयर | 1 पीसी |
| उपयोगकर्ता मैनुअल और अंशांकन प्रमाण पत्र | 1 पीसी |
| साधन का मामला | 1 पीसी |
| गारंटी | 2 साल |
वैकल्पिक सहायक उपकरण:
वक्र के लिए सेंसर / अवतल / नाली सतह, छेद सेंसर, मापने मंच, विस्तार रॉड, अंशांकन प्लेट।
