प्रेसिजन एबीएस प्रोफाइलोमीटर सतह मोटाई परीक्षक अनुकूलन

सतह खुरदरापन उपकरण सतह खुरदरापन समोच्च ग्राफ़ प्रोफिलोमीटर परीक्षण मशीन

1. उत्पाद का नाम: सतह खुरदरापन प्रोफाइलर एकीकृत मशीन

2. उत्पाद मॉडल: SRT-7150, ब्रांड: HUATEC

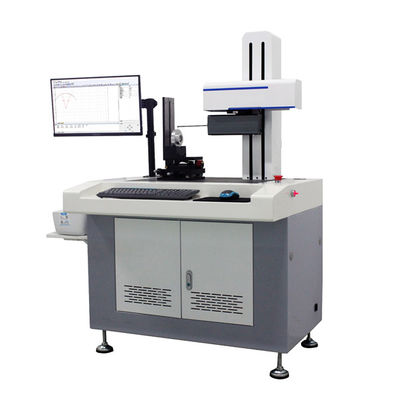

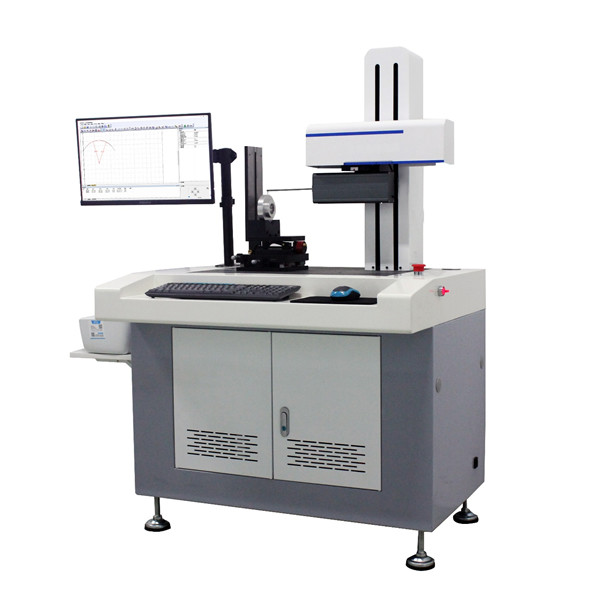

3. उत्पाद फोटो

4.मुख्य लाभ

• दशकों से सटीक माप के लिए समर्पित!
• ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन, ज्ञान प्रबंधन प्रणाली प्रमाणन के माध्यम से;
• राष्ट्रीय बौद्धिक संपदा लाभ उद्यम प्रमाणन;

• EU CE प्रमाणीकरण के निर्यात के माध्यम से;

• उत्पाद विविधीकरण: ग्राहक अनुकूलन का समर्थन करें;

5. उपकरण विवरण और माप सीमा:

# SRT-7150 सतह खुरदरापन और समोच्च माप के लिए एक एकीकृत माप मशीन उपकरण है।

# विभिन्न वर्कपीस की सतह खुरदरापन और प्रोफ़ाइल को उच्च परिशुद्धता झंझरी माप प्रणाली, उच्च परिशुद्धता पीसने वाली गाइड रेल, उच्च प्रदर्शन गैर-संपर्क रैखिक मोटर, उच्च प्रदर्शन खुरदरापन माप मॉड्यूल, उच्च प्रदर्शन कंप्यूटर नियंत्रण प्रणाली प्रौद्योगिकी और सही मल्टी का उपयोग करके मापा और विश्लेषण किया जाता है। -कार्यात्मक सॉफ्टवेयर.

# डिवाइस विभिन्न यांत्रिक भागों के विभिन्न मापदंडों को माप सकता है, जैसे कि सादा रेखा और क्रॉस सेक्शन प्रोफ़ाइल पैरामीटर, सतह तरंगता पैरामीटर, खुरदरापन पैरामीटर इत्यादि।

# यह सीधापन, झुकाव, कोण प्रसंस्करण, वृत्त प्रसंस्करण (सीधी रेखा से स्पर्श रेखा तक की दूरी, वृत्त केंद्र से वृत्त केंद्र तक की दूरी, चाप की त्रिज्या, चौराहे बिंदु से वृत्त केंद्र तक की दूरी, वृत्त केंद्र से सीधी रेखा तक की दूरी) को माप सकता है ), बिंदु रेखा प्रसंस्करण (प्रतिच्छेदन बिंदु से सीधी रेखा की दूरी, प्रतिच्छेदन बिंदु से वृत्त केंद्र की दूरी, दो सीधी रेखाओं का प्रतिच्छेदन बिंदु, प्रतिच्छेदन बिंदु से प्रतिच्छेदन बिंदु की दूरी), लघुगणक वक्र, नाली की चौड़ाई, नाली की गहराई, नाली के किनारे की दूरी , नाली केंद्र की दूरी, झुकाव, क्षैतिज दूरी, ऊर्ध्वाधर दूरी और विभिन्न भागों के अन्य आकार पैरामीटर।

# यह असर उद्योग, यांत्रिक प्रसंस्करण, ऑटोमोबाइल, मोटरसाइकिल, सटीक हार्डवेयर, सटीक उपकरण, मोल्ड, उपकरण, ऑप्टिकल घटकों और अन्य उद्योगों के लिए उपयुक्त है।

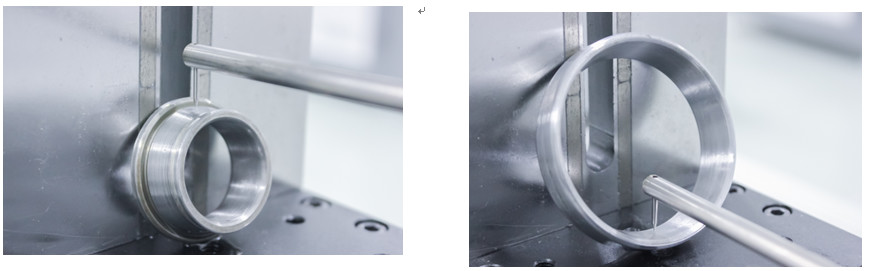

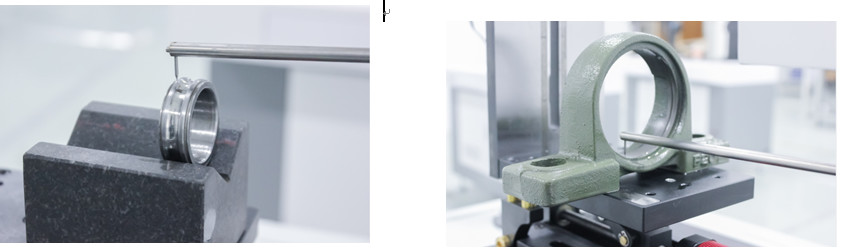

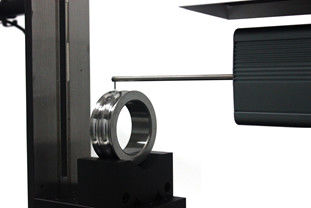

6.आवेदन के मामले:

7. उत्पाद तकनीकी विशेषताएं:

(1) उच्च परिशुद्धता, उच्च स्थिरता, उच्च पुनरावृत्ति, लंबी सेवा जीवन;

1. अग्रणी उच्च परिशुद्धता झंझरी माप प्रणाली और उच्च परिशुद्धता अधिष्ठापन माप प्रणाली का चयन किया जाता है, और माप सटीकता बहुत अधिक है।
2. उच्च परिशुद्धता पीसने वाली गाइड रेल प्रणाली का स्वतंत्र अनुसंधान और विकास, गाइड रेल सामग्री पहनने का प्रतिरोध अच्छा है, सिस्टम स्थिर और विश्वसनीय काम सुनिश्चित करता है;
3. उच्च प्रदर्शन रैखिक मोटर ड्राइव सिस्टम उच्च माप स्थिरता और अच्छी पुनरावृत्ति सुनिश्चित करता है।

4. मापने की मेज वाई दिशा, क्षैतिज दिशा, क्षैतिज क्षेत्र दिशा और विभिन्न कोणों को समायोजित कर सकती है, और विभिन्न कोणों को समायोजित कर सकती है, जो उपयोगकर्ता माप आवश्यकताओं के लिए बहुत सुविधाजनक है।

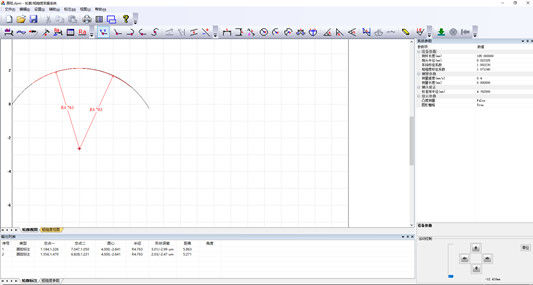

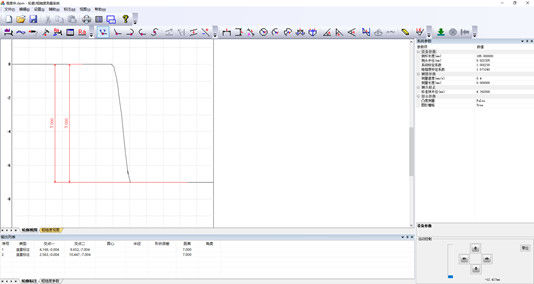

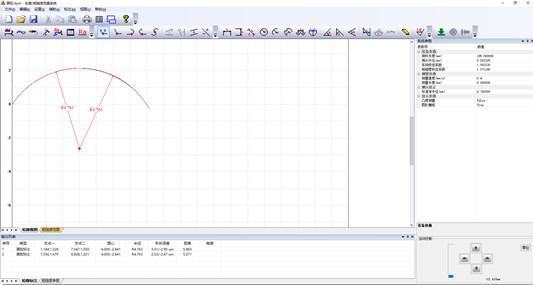

(2) इंटेलिजेंट सॉफ्टवेयर सिस्टम:

उपकरण संचालन इंटरफ़ेस अनुकूल है, ऑपरेटर आसानी से उपकरण संचालन में महारत हासिल कर सकता है, और उपयोग बहुत सरल है।

1) कंपनी द्वारा कई वर्षों से संचित व्यावहारिक माप सॉफ़्टवेयर डिज़ाइन अनुभव ग्राहकों को सरल, व्यावहारिक और तेज़ संचालन अनुभव प्रदान करता है;

2) डेटा का शक्तिशाली, स्वचालित प्रसंस्करण, विभिन्न प्रारूपों की प्रिंट रिपोर्ट, स्वचालित प्रदर्शन, प्रिंट, सेव, क्वेरी माप रिकॉर्ड; सत्यापन ऑपरेशन में समय बर्बाद किए बिना डेटा को केंद्रीय रूप से संग्रहीत या मुद्रित किया जा सकता है।

3) माप सीमा विस्तृत है, जो लगभग सभी प्रकार के वर्कपीस समोच्च माप के विशेष माप फ़ंक्शन को पूरा कर सकती है, जिसमें विशेष वर्कपीस स्क्रू, बियरिंग, थ्रेड इत्यादि शामिल हैं।

4) मापे गए अनुभाग को मूल्यांकन के लिए स्वचालित रूप से और मैन्युअल रूप से चुना जा सकता है, और सॉफ़्टवेयर फ़ंक्शन को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है;

5) कंप्यूटर की बड़ी क्षमता वाले डेटाबेस स्टोरेज का उपयोग करके, सभी सत्यापन परिणामों को रिकॉर्ड किया जा सकता है।

8. उपयोग के लिए पर्यावरणीय आवश्यकताएँ:

• बिजली की मांग: लगभग 500W
• एसी पावर: 220V ± 10%, 50Hz
• पर्यावरणीय आवश्यकताएँ: तापमान - 10 ~ 30 डिग्री सेल्सियस;
• सापेक्षिक आर्द्रता : <85 %
• स्थापना स्थल पर कोई स्पष्ट कंपन स्रोत नहीं है
• व्यक्तिगत ग्राउंड वायर
• कमरे के चारों ओर कोई धूल, कंपन, शोर, वायु प्रवाह, संक्षारक गैस और मजबूत चुंबकीय क्षेत्र नहीं होना चाहिए जो माप को प्रभावित कर सकता है। अधिकतम ज़मीन कंपन RMS: < 50HZ 2.5μm/s > 50HZ 5.0μm/s

9.तकनीकी पैरामीटर:

नोट: उपरोक्त तकनीकी मापदंडों को उपयोगकर्ताओं की वास्तविक आवश्यकताओं के अनुसार समायोजित किया जा सकता है। विभिन्न मुद्दों पर हमारे तकनीशियनों से परामर्श करने के लिए आपका स्वागत है।

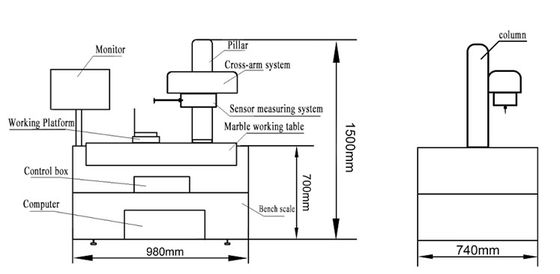

10.उपकरण का आकार:

12. वैकल्पिक विन्यास

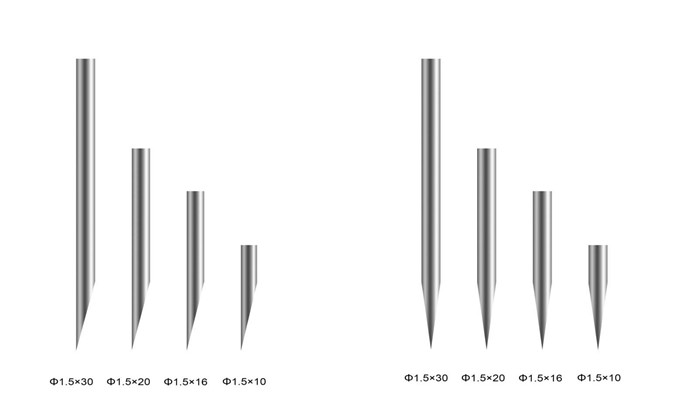

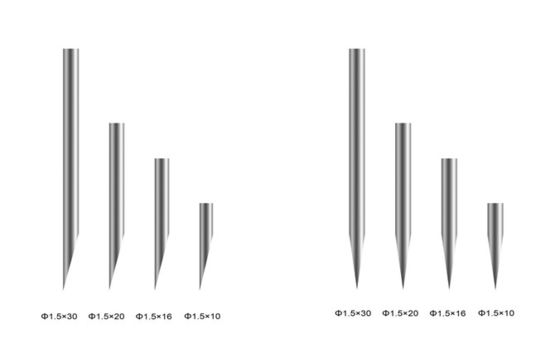

1, विभिन्न विनिर्देश और परीक्षण सुई

2. बहु-दिशा और बहु-बल कार्य मंच

दो-अक्ष प्लेटफ़ॉर्म: रोटेशन और यॉ;

Z-अक्ष रोटेशन: 360°, न्यूनतम उपखंड 1' है, लॉकिंग फ़ंक्शन के साथ;

Y-अक्ष झुकाव: Y-अक्ष विक्षेपण, माप सीमा 45°, न्यूनतम उपखंड 0.1°;

फ्लैट प्लायर्स का खुलना: 85 मिमी;

बेंच का कुल आकार (लंबाई x चौड़ाई x ऊंचाई): 170X170X160 मिमी;

कुल वजन: 14 किलो; अधिकतम भार: 20KG

3,मल्टी-फंक्शन वी ब्लॉक

आकार: 75 * 35 * 24 मिमी;

टिप्पणी: छोटे शाफ्ट भागों की स्थिति के लिए उपयोग किया जाता है,

क्लैम्पिंग फ़ंक्शन के साथ

4,बहुकार्यात्मक स्थिरता

13.वितरण एवं स्वीकृति

1, डिलिवरी

1. डिलीवरी की तारीख: अनुबंध लागू होने के 15 कार्य दिवसों के भीतर।
2. डिलिवरी स्थान: मांगकर्ता द्वारा निर्दिष्ट डिलिवरी स्थान पर निःशुल्क एक्सप्रेस

2, स्थापना और प्रशिक्षण

1. हमारी कंपनी उपयोगकर्ता की साइट पर उपकरणों की स्थापना और कमीशनिंग के लिए जिम्मेदार है;
2. उपकरण की स्थापना और कमीशनिंग के दौरान, क्रेता के तकनीकी कर्मियों को सिद्धांत, व्यावहारिक संचालन और रखरखाव में प्रशिक्षित किया जाएगा, ताकि उपयोगकर्ता के तकनीकी कर्मी उपकरण के संचालन में महारत हासिल कर सकें, सत्यापन के लिए उपकरण का उपयोग करने में कुशल हो सकें, सामान्य सुनिश्चित कर सकें उपकरण का संचालन और उपकरण के सामान्य दोषों और विशेष रखरखाव को खत्म करने में सक्षम होना।

3, स्वीकृति से पहले जांच लें

1. स्वीकृति मानक: वर्तमान राष्ट्रीय सत्यापन नियमों और अनुबंध तकनीकी समझौते के अधीन

2. स्वीकृति आइटम: जांचें कि उपकरण की मुख्य मशीन, सहायक उपकरण और उपकरण की मात्रा और विनिर्देश अनुबंध तकनीकी समझौते और उपकरण मैनुअल की आवश्यकताओं को पूरा करना चाहिए; जांचें कि क्या उपकरण के संचालन निर्देश और अन्य डेटा पूर्ण हैं और तकनीकी समझौते की आवश्यकताओं को पूरा करते हैं।
3. अनुबंध स्वीकृति और अनुबंध निष्पादन की प्रक्रिया में, यदि कोई गायब वस्तु और कमी है जो उपकरण के प्रदर्शन को प्रभावित करती है, जैसे उपकरण सहायक उपकरण, तकनीकी डेटा, उपयोगकर्ता मैनुअल, विशेष उपकरण, स्पेयर पार्ट्स, सेवाएं और तकनीकी मार्गदर्शन, हमारी कंपनी लापता वस्तुओं और कमी को निःशुल्क पूरा करने के लिए जिम्मेदार है।
4. स्वीकृति के बाद, दोनों पक्ष उत्पाद स्वीकृति रिपोर्ट पर हस्ताक्षर करेंगे।
